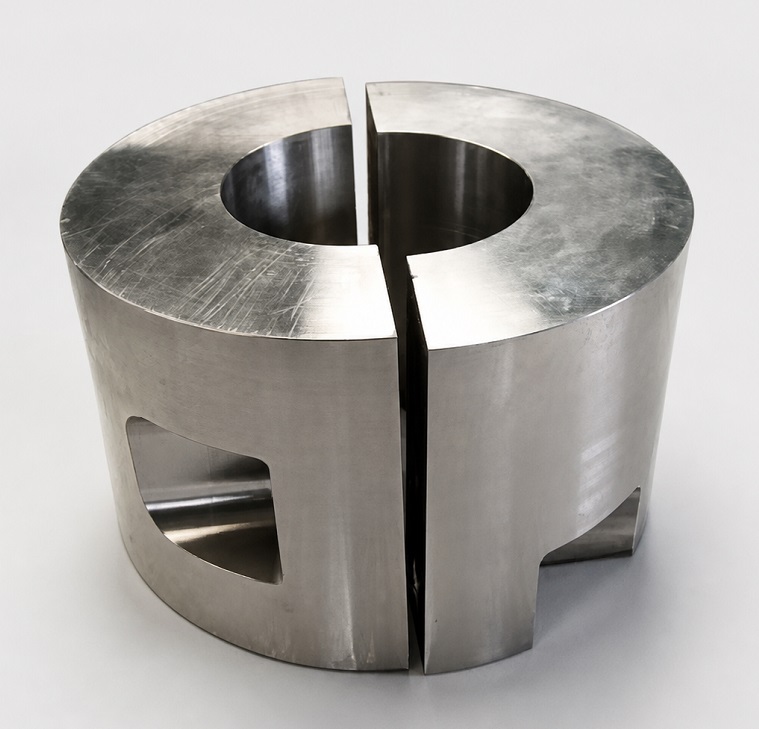

ฮับแมงมุมแยกสแตนเลส 304 แบบกำหนดเอง

ฮับแมงมุมแยกสแตนเลส 304 แบบกำหนดเอง

JG ผลิตฮับแมงมุมแยกสแตนเลส 304 แบบกำหนดเองสำหรับงานจับยึด ระบบขับเคลื่อน และส่วนประกอบทางกลในอุตสาหกรรมงานหนัก ดุมขนาดใหญ่นี้ตัดเฉือนจากเหล็กเส้นกลมสแตนเลส 304 ตัน และจำหน่ายเป็นชุดประกอบสองชิ้นที่เข้ากัน ลำดับการผลิตมีความสำคัญ: การกลึง การคว้าน การกัด การเจาะ และการทำเกลียวทั้งหมดจะเสร็จสมบูรณ์ในขณะที่ดุมยังคงทั้งหมด จากนั้นดุมที่เสร็จแล้วจะถูกแยกออกด้วยการตัดลวด EDM

ภาพรวมผลิตภัณฑ์

ฮับแมงมุมแยกสแตนเลส 304 แบบกำหนดเองผลิตขึ้นเพื่อเขียนแบบ AOS05HS32S0001 ขนาดที่เสร็จสิ้นแล้วที่กำหนดคือเส้นผ่านศูนย์กลางภายนอก 13.00 นิ้ว เส้นผ่านศูนย์กลางรูเจาะ 6.25 นิ้ว และความยาวแกน 8.50 นิ้ว ส่วนประกอบประกอบด้วยหน้าต่างนูนตรงข้ามสองบาน คุณลักษณะด้านข้างแบบขั้นบันได และตำแหน่งโบลต์คู่พร้อมรูเจาะและเกลียว UNC ลึก 1-1/4-7

กระบวนการผลิต

1. การตรวจสอบและการเลื่อยเหล็กเส้นกลมสแตนเลส 304
2. การกลึง CNC และการกลึงปาดหน้าด้วยเส้นผ่านศูนย์กลางขนาดใหญ่
3. การคว้านที่แม่นยำของรูตรงกลางขนาด 6.25 นิ้ว
4. การกัด CNC ของหน้าต่างนูนตรงข้ามและคุณสมบัติภายนอก
5. การเจาะลึก การคว้านเคาน์เตอร์ และการต๊าป UNC 1-1/4-7
6. การตรวจสอบขนาดเสร็จสมบูรณ์ในขณะที่ดุมทั้งหมด

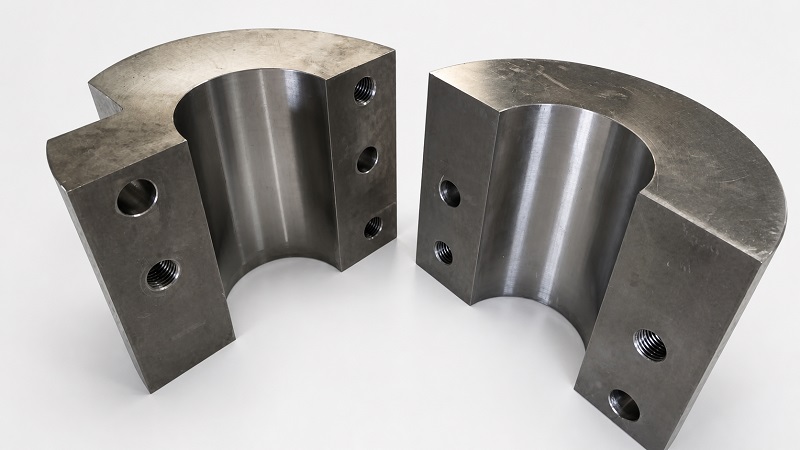

7. Wire EDM แบ่งออกเป็นสองส่วนที่ตรงกัน
8. การขัดผิวตัด การระบุชิ้นส่วนที่จับคู่ และการตรวจสอบขั้นสุดท้าย
9. การทำความสะอาด การป้องกันการกัดกร่อน และบรรจุภัณฑ์เพื่อการส่งออก

ดำเนินการตัดเฉือนให้เสร็จสิ้นก่อนการแยก Wire EDM

มูลค่าทางวิศวกรรมหลักของฮับแมงมุมแยกสแตนเลส 304 แบบกำหนดเองคือลำดับกระบวนการควบคุมที่ระบุไว้ในภาพวาด การตัดเฉือนลักษณะเฉพาะของรู เส้นผ่านศูนย์กลางภายนอก หน้าตัด หน้าต่าง และโบลต์ก่อนการกลึงตัดจะรักษาเส้นกึ่งกลางทั่วไปและความสัมพันธ์ของข้อมูลที่สอดคล้องกัน จากนั้น Wire EDM จะสร้างการแยกที่แคบและควบคุมได้โดยใช้แรงตัดเชิงกลน้อยที่สุด ทั้งสองครึ่งยังคงระบุอย่างถาวรว่าเป็นชุดที่ตรงกัน

ความแม่นยำของการเจาะขนาดใหญ่และความเสถียรของมิติ

การตัดเฉือนรูขนาด 6.25 นิ้วผ่านดุมสแตนเลส 304 หนักต้องใช้การทำงานที่เข้มงวด การขจัดเศษวัสดุอย่างสมดุล และสภาวะการตัดที่ได้รับการควบคุม การสร้างความร้อนและความเค้นตกค้างอาจส่งผลต่อความกลมและความเป็นแกนร่วม โดยเฉพาะอย่างยิ่งเมื่อมีการแบ่งวงแหวนที่เสร็จแล้ว JG ใช้การกัดหยาบตามเส้นทางเครื่องมือที่คำนึงถึงความเครียด การคว้านขั้นสุดท้าย และการตรวจสอบก่อนและหลังการแยกเพื่อตรวจสอบว่าดุมแยกเหล็กสแตนเลส 304 แบบกำหนดเองประกอบกันอย่างสม่ำเสมอ

คุณสมบัติผลิตภัณฑ์

• โครงสร้างสแตนเลส AISI 304 ที่เป็นของแข็ง
• เส้นผ่านศูนย์กลางภายนอกขนาดใหญ่ 13 นิ้ว และรูเจาะที่แม่นยำ 6.25 นิ้ว
• กลึง CNC ให้สมบูรณ์ก่อนแยกชิ้นส่วน
• การแยกลวด EDM แบบแรงต่ำและรอยตัดแคบ
• ครึ่งหนึ่งของดุมที่ตรงกันและตรวจสอบย้อนกลับได้
• เกลียวภายใน UNC ลึก 1-1/4-7
• ความต้านทานการกัดกร่อนสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง
• มีใบรับรองวัสดุและรายงานมิติ
• รับผลิต OEM ตามแบบของลูกค้า

การใช้งาน

• ชุดจับยึดและเพลาสำหรับงานหนัก
• ระบบขับเคลื่อนทางอุตสาหกรรม
• เครื่องจักรแปรรูปและขนถ่ายขนาดใหญ่
• อุปกรณ์เครื่องจักรกลที่ทนต่อการกัดกร่อน
• ชุดประกอบดุมแยก OEM แบบกำหนดเอง

รูลึกและการกลึงเกลียว UNC 1-1/4-7

ระบบตัวยึดที่จับคู่กันจะรวมรูช่องว่างครึ่งบนและรูเกลียวครึ่งล่าง คุณสมบัติการวาดประกอบด้วยรูเส้นผ่านศูนย์กลาง 1.281 นิ้วถึงความลึก 2.50 นิ้ว, รูเจาะแตะ 1.109 นิ้วถึงความลึก 3.21 นิ้ว และเกลียว UNC 1-1/4-7 ถึงความลึก 2.50 นิ้ว การเข้าไปในรูที่แม่นยำ ความตั้งฉาก ความลึกของเกลียว และการถอดเศษเป็นสิ่งจำเป็นสำหรับการยึดโบลต์ที่ราบรื่นและแรงจับยึดที่เชื่อถือได้

ข้อมูลจำเพาะทางเทคนิค

การควบคุมคุณภาพ

การควบคุมคุณภาพสำหรับฮับแมงมุมแยกสแตนเลส 304 แบบกำหนดเองมุ่งเน้นไปที่การตรวจสอบย้อนกลับของวัสดุ ขนาดและความกลมของรู เส้นผ่านศูนย์กลางภายนอก ความขนานของหน้าสัมผัส ตำแหน่งรู ความลึกของเกลียว และการวางแนวครึ่งคู่ เกลียวภายในได้รับการตรวจสอบโดยใช้เกจที่เหมาะสม และทั้งสองส่วนจะถูกประกอบเข้าด้วยกันหลังจากการตัดด้วย Wire EDM เพื่อยืนยันว่ารู โปรไฟล์ด้านนอก และระบบโบลต์ยังคงตรงกันอย่างถูกต้อง

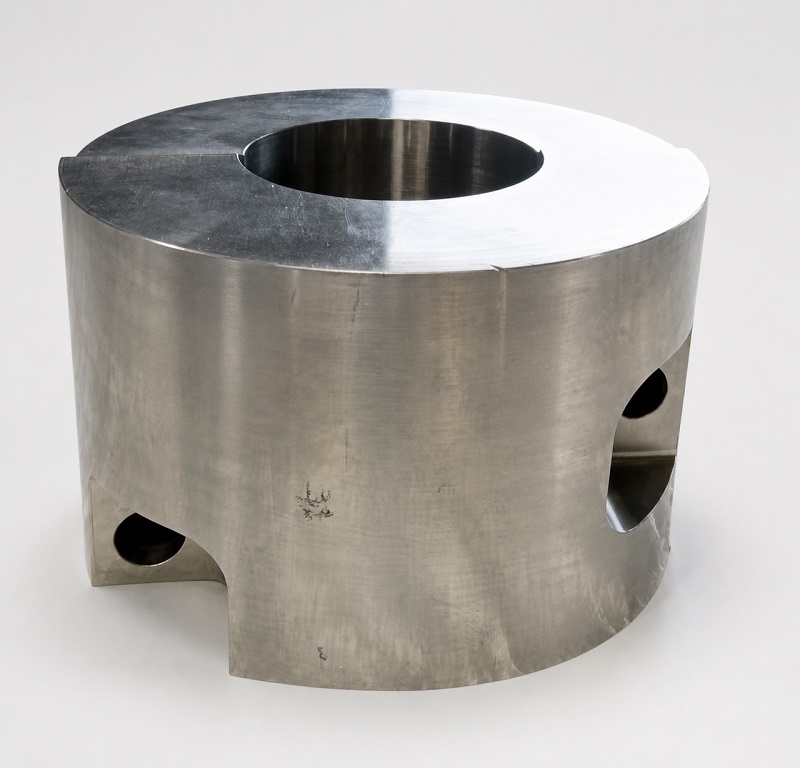

เครื่อง CNC Machining สแตนเลสขนาดใหญ่จาก JG

JG เป็นผู้จัดหาฮับแมงมุมแยกสแตนเลส 304 แบบกำหนดเองจากการจัดหาวัตถุดิบผ่านเครื่องจักร CNC ขนาดใหญ่ การทำเกลียวรูลึก การกลึงแยก EDM ด้วยลวด และการตรวจสอบคู่ขั้นสุดท้าย กระบวนการของเราจะควบคุมความสัมพันธ์ระหว่างรูเจาะ เส้นผ่านศูนย์กลางภายนอก รูยึด และหน้าแยก ทำให้ลูกค้า OEM สามารถประกอบชิ้นส่วนที่เข้ากันที่เชื่อถือได้ ซึ่งสนับสนุนโดยวัสดุและเอกสารการตรวจสอบ
