การเชื่อมเซ็นเซอร์โยกเยกสแตนเลสแบบกำหนดเอง

JG ผลิตการเชื่อมเซ็นเซอร์โยกเยกสแตนเลสแบบกำหนดเองสำหรับการตรวจจับการเคลื่อนที่ในอุตสาหกรรม การตรวจสอบการโยกเยก และอุปกรณ์ควบคุมการเคลื่อนไหว Drawing 577039 Revision C รวมแผ่นยึดแบบมีโปรไฟล์ ท่อเซ็นเซอร์แบบขั้น แท่งดิสเพลสเมนต์แบบบาง แกนเชื่อมที่มีความแม่นยำ หัวแท่งแบบยืดหยุ่น และเป้าเสื้อกางเกงเสริมแรงสี่อัน การตัดเฉือนที่แม่นยำและการเชื่อมที่ควบคุมด้วยฟิกซ์เจอร์ถือเป็นสิ่งสำคัญ เนื่องจากการประกอบที่เสร็จแล้วจะต้องรักษาแนวท่อไว้ ขณะเดียวกันก็ช่วยให้ก้านตรวจจับเรียวบางเคลื่อนที่ได้อย่างน่าเชื่อถือ

ภาพรวมผลิตภัณฑ์

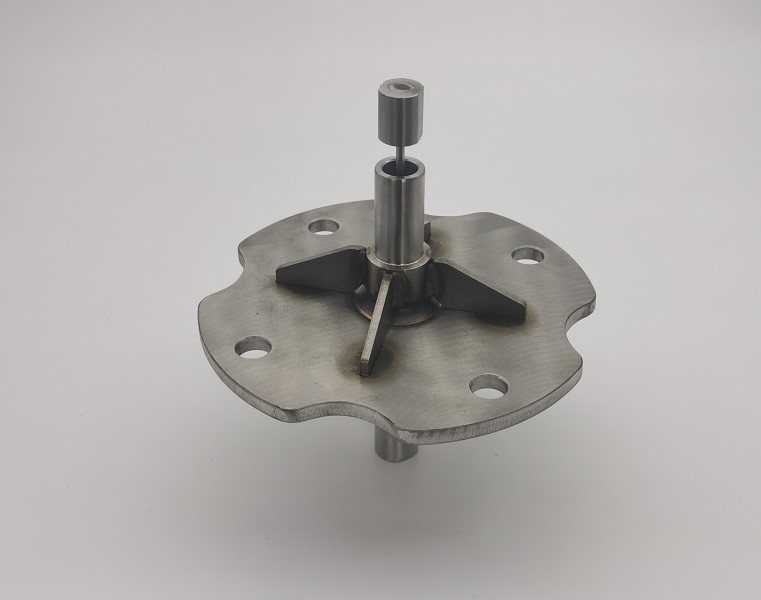

การเชื่อมเซ็นเซอร์ Wobble สแตนเลสแบบกำหนดเองสร้างขึ้นจากสแตนเลส AISI 304 และ AISI 316L AISI 304 ใช้สำหรับแผ่นยึดหลัก ท่อดิสเพลสเมนต์เซนเซอร์ ก้านขนาด 1/8 นิ้ว และเป้าเสื้อเสริมแรง แกนเชื่อมเซ็นเซอร์และหัวก้านเฟล็กซ์ใช้สเตนเลส AISI 316L ส่วนประกอบที่เสร็จสมบูรณ์มีผิวสเตนเลสสตีลดิบและผลิตเป็นงานเชื่อม OEM ตามแบบของลูกค้า

องค์ประกอบและความสัมพันธ์การวาดภาพ

กระบวนการผลิต

1. การตรวจสอบวัสดุสำหรับเหล็กกล้าไร้สนิม AISI 304 และ AISI 316L
2. การตัดโปรไฟล์ที่แม่นยำและการเจาะแผ่นยึด
3. การตัดและขึ้นรูปเป้าเสื้อกางเกงเสริมแรงสี่อัน
4. การกลึง CNC และการคว้านท่อเซนเซอร์ดิสเพลสเมนต์แบบขั้นบันได
5. การตัดเฉือน CNC ของแกนเชื่อมและหัวแกนดิ้น
6. การเตรียมแกนดิสเพลสเมนต์ขนาด 1/8 นิ้วที่มีความแม่นยำ
7. การขัดและทำความสะอาดก่อนประกอบฟิกซ์เจอร์
8. การเชื่อม GTAW ที่ควบคุมด้วยฟิกซ์เจอร์พร้อมอินพุตความร้อนที่สมดุล
9. การตรวจสอบรูปแบบการติดตั้ง การวางแนวท่อ และการเคลื่อนตัวของก้าน
10. การตรวจสอบรอยเชื่อมด้วยสายตา การทำความสะอาดขั้นสุดท้าย และบรรจุภัณฑ์ป้องกัน

การจัดตำแหน่งท่อและศูนย์กลาง

ท่อแบบขั้นบันไดจะผ่านแผ่นยึดและรองรับแท่งดิสเพลสเมนต์ภายใน การหนีศูนย์ของท่อหรือข้อผิดพลาดเชิงมุมอาจรบกวนการเคลื่อนที่ของก้านและการตอบสนองของเซ็นเซอร์ JG ควบคุมเส้นผ่านศูนย์กลางของการหมุน การวางแนวของรู ตำแหน่งของแผ่นเพลท และรูปทรงของการเชื่อมขั้นสุดท้าย ดังนั้นการเชื่อมเซ็นเซอร์ Wobble สแตนเลสแบบกำหนดเองจึงรักษาแกนการตรวจจับที่มั่นคงหลังการประกอบ

การวางตำแหน่งเป้าเสื้อกางเกงและเรขาคณิตของแผ่น

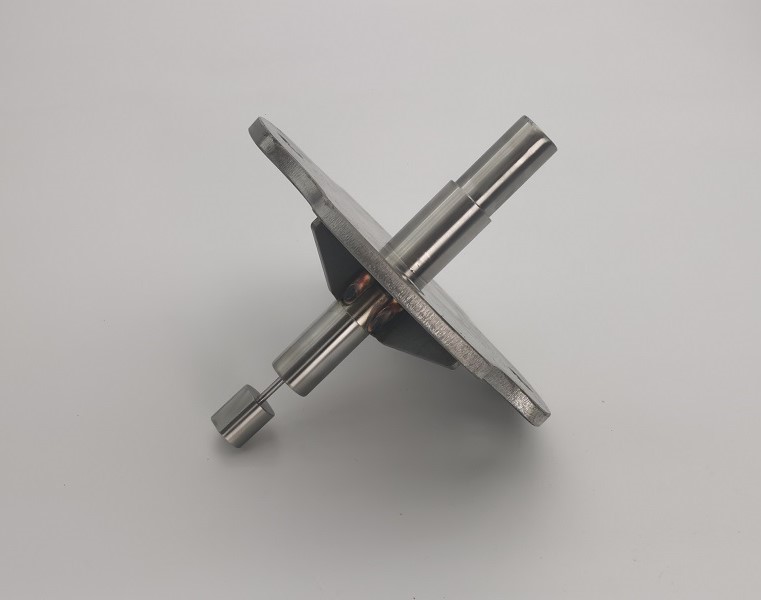

เป้าเสื้อกางเกงสแตนเลสสี่อันเสริมการเชื่อมต่อระหว่างท่อกับแผ่น เป้าเสื้อกางเกงต้องอยู่ในตำแหน่งสมมาตรรอบท่อกลาง โดยไม่กีดขวางช่องแผ่นทั้งสี่หรือรูยึด ฟิกซ์เจอร์เฉพาะจะสร้างตั้งฉากของท่อและระยะห่างของเป้าเสื้อกางเกงก่อนการเชื่อม ตำแหน่งที่สมดุลจะกระจายน้ำหนักและช่วยป้องกันไม่ให้แผ่นยึดบิดเบี้ยว

การเชื่อม GTAW และการควบคุมความผิดเพี้ยน

ภาพวาดระบุการเชื่อมอาร์กทังสเตนแก๊สที่จุดเชื่อมต่อท่อกลางและระหว่างเป้าเสื้อกางเกง ส่วนที่เป็นสแตนเลสบางๆ อาจบิดเบี้ยวได้เมื่อความร้อนจากการเชื่อมกระจุกตัวอยู่ในจุดเดียว JG ใช้การเตรียมข้อต่อแบบควบคุม ลำดับการเชื่อมที่สมดุล การป้อนความร้อนที่เหมาะสม และการตรวจสอบมิติระดับกลาง เพื่อรักษาความเรียบและการวางแนวของการเชื่อมเซ็นเซอร์ Wobble สแตนเลสแบบกำหนดเอง

การควบคุม Flex Rod และหัวเซนเซอร์

ก้านดิสเพลสเมนต์ขนาด 1/8 นิ้วที่เพรียวบางจะเชื่อมต่อแกนเซนเซอร์ที่กลึงเข้ากับหัวของเฟล็กซ์ร็อด ภาพวาดระบุทิศทางการหมุนของส่วนหัวและแกนว่าไม่สำคัญ แต่ตำแหน่งตามแนวแกน สภาพของรูเจาะ และการเคลื่อนที่อย่างอิสระยังคงมีความสำคัญ การตัดเฉือนแบบไร้เสี้ยนและการจัดการอย่างระมัดระวังช่วยป้องกันการเกิดรอย การโค้งงอ หรือการพันกันของก้านระหว่างการทำงาน

ข้อมูลจำเพาะทางเทคนิค

แผ่นยึดและการควบคุมรู

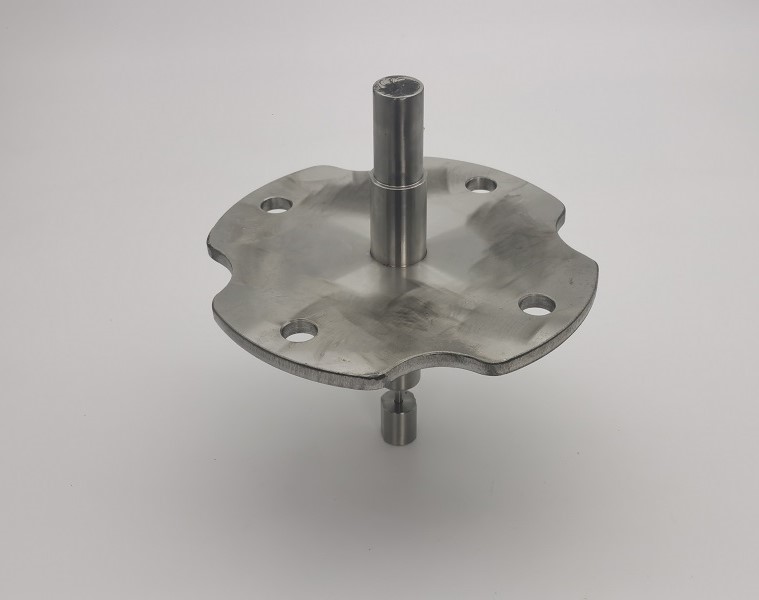

แผ่นยึด AISI 304 มีโครงโปรไฟล์ขนาด 5 นิ้ว รูยึด 4 รู ช่องเปิดท่อตรงกลาง และช่องเป้าเสื้อกางเกง 4 ช่อง ความแม่นยำของโปรไฟล์และตำแหน่งรูส่งผลต่อความสามารถในการเปลี่ยนการติดตั้ง มีการตรวจสอบเพลตก่อนและหลังการเชื่อมเพื่อตรวจสอบว่าความร้อนที่ป้อนเข้ามาไม่ได้เปลี่ยนรูปแบบการติดตั้งหรือทำให้เกิดการบิดเบี้ยวมากเกินไป

การควบคุมคุณภาพ

การควบคุมคุณภาพสำหรับการเชื่อมเซ็นเซอร์ Wobble สแตนเลสแบบกำหนดเองครอบคลุมทั้งส่วนประกอบแต่ละชิ้นและชุดประกอบที่เสร็จสมบูรณ์ การตรวจสอบรวมถึงเส้นผ่านศูนย์กลางของการกลึง สภาพของรูท่อ โปรไฟล์แผ่น ระยะห่างของรูยึด ความตั้งฉากของท่อ ตำแหน่งเป้าเสื้อกางเกง ลักษณะรอยเชื่อม และการเคลื่อนที่ของก้านดิ้น มีใบรับรองวัสดุและรายงานการตรวจสอบขนาดตามความต้องการของลูกค้า OEM

คุณสมบัติผลิตภัณฑ์

• โครงสร้างสแตนเลส AISI 304 และ AISI 316L
• ท่อเซ็นเซอร์ขั้นบันไดกลึง CNC และหัวก้านที่มีความแม่นยำ
• แผ่นยึดโปรไฟล์ขนาดห้านิ้วพร้อมรูยึดสี่รู
• เป้าเสื้อเสริมสี่อันเพื่อความมั่นคงของโครงสร้าง
• ชุดเชื่อม GTAW ที่ควบคุมด้วยฟิกซ์เจอร์
• การจัดตำแหน่งท่อที่ควบคุมและการเคลื่อนตัวของก้านตรวจจับที่ราบรื่น
• ขัดและทำความสะอาดผิวสเตนเลสสตีลดิบ
• รับผลิต OEM ตามแบบของลูกค้า

การใช้งาน

• ระบบตรวจจับการเคลื่อนที่ในอุตสาหกรรม
• อุปกรณ์ตรวจสอบการโยกเยกและการหมุนหนีศูนย์
• การจัดการรางและเครื่องจักรจัดแนวรีล
• อุปกรณ์บรรจุภัณฑ์และการแปลง
• ชุดควบคุมการเคลื่อนไหวและการตรวจจับตำแหน่ง
• กลไกเซ็นเซอร์อุตสาหกรรม OEM แบบกำหนดเอง

การเชื่อมเซ็นเซอร์ OEM จาก JG

JG เป็นผู้จัดหาการเชื่อมเซ็นเซอร์ Wobble สแตนเลสแบบกำหนดเองจากการผลิตส่วนประกอบแต่ละชิ้นผ่านการประกอบสำเร็จรูป กระบวนการบูรณาการของเราประกอบด้วยการตัดโปรไฟล์ การกลึง CNC การเจาะที่แม่นยำ การยึดจับเฉพาะ การเชื่อม GTAW การตรวจสอบมิติ และการตรวจสอบการทำงาน ขั้นตอนการทำงานที่ได้รับการควบคุมนี้ช่วยให้ลูกค้า OEM ได้รับการเชื่อมเซ็นเซอร์แบบทำซ้ำได้พร้อมสำหรับการติดตั้งอุปกรณ์
