เกียร์เซ็นเซอร์ตำแหน่งม้วนสแตนเลสแบบกำหนดเอง

เกียร์เซ็นเซอร์ตำแหน่งม้วนสแตนเลสแบบกำหนดเอง

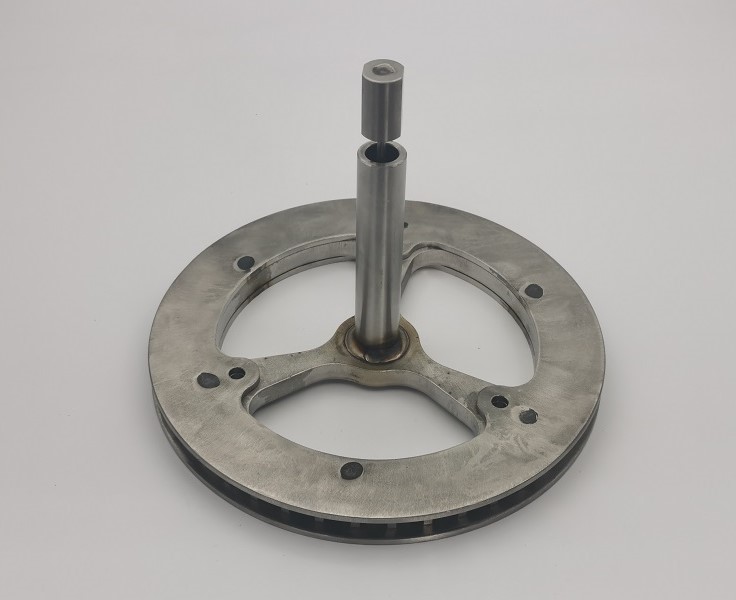

JG ผลิตเกียร์เซ็นเซอร์ตำแหน่งม้วนสแตนเลสแบบกำหนดเองเป็นการเชื่อมสเตนเลสสตีลที่มีความแม่นยำสำหรับการตรวจจับตำแหน่งม้วนในอุตสาหกรรมและอุปกรณ์ควบคุมการเคลื่อนไหว การเขียนแบบ 577272 Revision C รวมเฟืองเซ็นเซอร์แบบโปรไฟล์ แผ่นอุปกรณ์ป้องกันสองชิ้น ท่อที่กลึง แกนเชื่อมเซ็นเซอร์ ก้านยืดหยุ่น และหัวก้านที่มีความแม่นยำ ตำแหน่งฟิกซ์เจอร์ที่แม่นยำและการเชื่อมที่มีการควบคุมถือเป็นสิ่งสำคัญ เนื่องจากการประกอบที่เสร็จสมบูรณ์จะต้องรักษาการจัดตำแหน่งเกียร์ มุมเพลา และระยะห่างของแผ่นหลังการเชื่อม GTAW

ภาพรวมผลิตภัณฑ์

เกียร์เซ็นเซอร์ตำแหน่งม้วนสแตนเลสแบบกำหนดเองใช้สแตนเลส AISI 316L สำหรับแผ่นเกียร์หลัก แกนเชื่อมเซ็นเซอร์ ก้าน หัวก้านดิ้น และตัวป้องกันเกียร์ ท่อกลึงเป็นสแตนเลส AISI 304 ส่วนประกอบแบบผสมให้ความต้านทานการกัดกร่อน ความแข็งแรงของโครงสร้าง และประสิทธิภาพที่มั่นคงในสภาพแวดล้อมทางอุตสาหกรรม ภาพวาดระบุผิวสเตนเลสสตีลดิบโดยไม่มีการเคลือบเพิ่มเติม

องค์ประกอบและความสัมพันธ์การวาดภาพ

กระบวนการผลิต

1. การตรวจสอบวัสดุสำหรับเหล็กกล้าไร้สนิม AISI 316L และ AISI 304
2. การตัดโปรไฟล์อย่างแม่นยำของเฟืองหลักและแผ่นป้องกันสองแผ่น
3. เครื่องจักรกลซีเอ็นซีของท่อ แกนเชื่อม และหัวแกนดิ้น
4. การเจาะและการตัดเฉือนการจัดแนวฟิกซ์เจอร์และรูประกอบ
5. การขัดและทำความสะอาดส่วนประกอบแต่ละชิ้น
6. การประกอบที่ควบคุมด้วยฟิกซ์เจอร์ของแผ่นเกียร์ การ์ด และส่วนประกอบเพลา
7. การเชื่อม GTAW ที่มีลำดับการควบคุมเพื่อจำกัดการบิดเบือนความร้อน
8. การตรวจสอบเส้นผ่านศูนย์กลางเกียร์ ระยะห่างของแผ่น การฉายภาพท่อ และมุมเพลา
9. การตรวจสอบรอยเชื่อมด้วยสายตา การทำความสะอาดขั้นสุดท้าย และบรรจุภัณฑ์ป้องกัน

โปรไฟล์เกียร์และการจัดตำแหน่งแผ่นป้องกัน

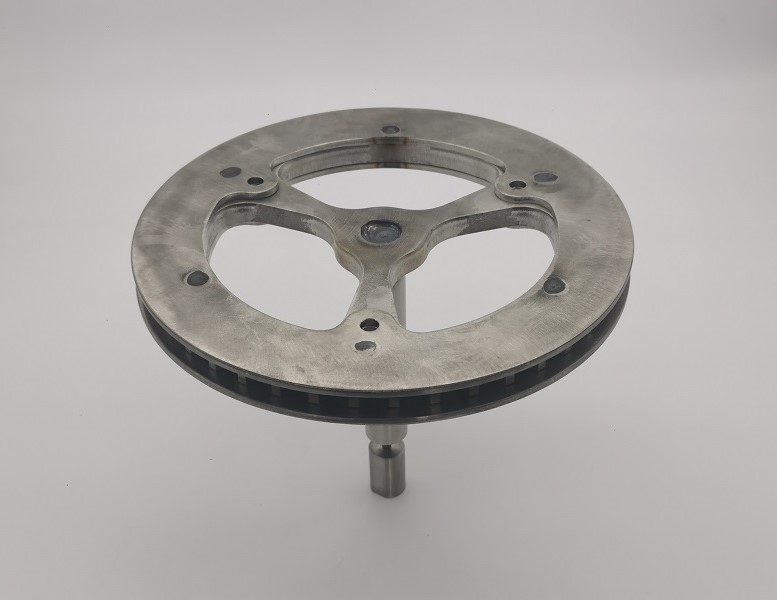

โปรไฟล์ทรงกลมของเฟืองเซ็นเซอร์ตำแหน่งม้วนสแตนเลสแบบกำหนดเองประกอบด้วยฟันตรวจจับภายนอกที่มีระยะห่างกันอย่างใกล้ชิดและมีแผ่นป้องกันทั้งสองด้าน รูปทรงของฟันที่สม่ำเสมอและความเข้มข้นที่ควบคุมได้สนับสนุนเอาท์พุตเซ็นเซอร์แบบทำซ้ำได้ แผ่นป้องกันถูกวางตำแหน่งผ่านรูสำหรับวางอุปกรณ์ยึดโดยเฉพาะ เพื่อให้ใบหน้าป้องกันยังคงอยู่ในตำแหน่งที่ถูกต้องโดยสัมพันธ์กับเฟืองฟันเฟือง

การเชื่อม GTAW และการควบคุมความผิดเพี้ยน

ภาพวาดดังกล่าวเรียกร้องให้มีการเชื่อมอาร์กทังสเตนแก๊สที่จุดเชื่อมต่อเพลากลาง หัวแท่ง และตำแหน่งแผ่นที่ระบุหกตำแหน่ง ความร้อนจากการเชื่อมสามารถดึงแผ่นสแตนเลสบางๆ หลุดออกจากแนวหรือเปลี่ยนมุมของเพลาได้ JG ใช้ฟิกซ์เจอร์ที่เข้มงวด ลำดับการเชื่อมที่สมดุล ควบคุมอินพุตความร้อน และการตรวจสอบระดับกลาง เพื่อรักษารูปทรงที่ต้องการของเกียร์เซ็นเซอร์ตำแหน่งม้วนสแตนเลสแบบกำหนดเอง

การควบคุมมุมเพลาและขนาดแกน

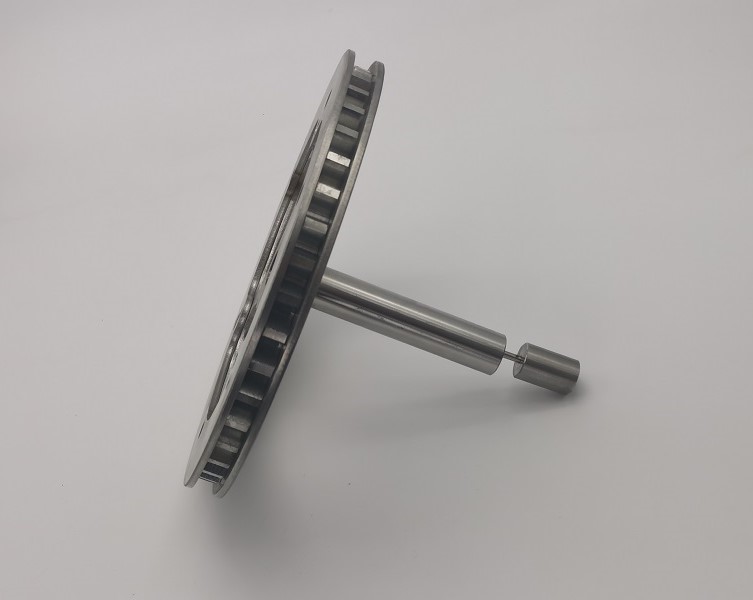

ท่อที่กลึงจะต้องตั้งฉากเกือบกับหน้าเฟือง โดยมีช่วงเชิงมุม 89.5 ถึง 90.5 องศา ภาพวาดยังควบคุมความกว้างของชุดเฟือง การยื่นของท่อ และระยะเอื้อมถึงหัวก้านทั้งหมด ความสัมพันธ์เหล่านี้ได้รับการตรวจสอบหลังการเชื่อม เนื่องจากเฟืองเซ็นเซอร์สแตนเลสที่เสร็จสมบูรณ์จะต้องติดตั้งอย่างถูกต้อง และส่งผ่านตำแหน่งรีลโดยไม่มีการผูกมัดหรือการวางแนวที่ไม่ตรง

ข้อมูลจำเพาะทางเทคนิค

ส่วนประกอบสแตนเลสกลึง

ท่อ AISI 304 ผลิตขึ้นจากท่อที่มีเส้นผ่านศูนย์กลางภายนอก 3/4 นิ้ว และมีรูทะลุผนังที่ควบคุมได้ แกนเชื่อม AISI 316L และหัวก้านดิ้นต้องการรูเจาะ ทรงเรียบ และรูปทรงส่วนปลายที่แม่นยำ ก้านเรียว 316L ถูกตัดตามความยาวที่ควบคุมได้ก่อนการประกอบขั้นสุดท้าย ส่วนประกอบแต่ละชิ้นจะถูกลบคมและทำความสะอาดก่อนเข้าสู่ฟิกซ์เจอร์การเชื่อม

การควบคุมคุณภาพ

การควบคุมคุณภาพสำหรับเกียร์เซ็นเซอร์ตำแหน่งม้วนสแตนเลสแบบกำหนดเองมุ่งเน้นไปที่การเชื่อมที่เสร็จสิ้นแล้ว แทนที่จะแยกขนาดส่วนประกอบเพียงอย่างเดียว การตรวจสอบครอบคลุมถึงโปรไฟล์เฟือง การวางแนวแผ่นป้องกัน ตำแหน่งรูฟิกซ์เจอร์ ระยะห่างตามแนวแกน การฉายท่อ มุมเพลา ตำแหน่งหัวก้าน และลักษณะรอยเชื่อม มีใบรับรองวัสดุและรายงานการตรวจสอบขนาดตามความต้องการของลูกค้า OEM

คุณสมบัติผลิตภัณฑ์

• โครงสร้างสแตนเลส AISI 316L และ AISI 304
• โปรไฟล์ฟันเซ็นเซอร์ภายนอกที่แม่นยำ
• การ์ดเกียร์สแตนเลสป้องกันสองตัว
• ชุดเชื่อม GTAW ที่ควบคุมด้วยฟิกซ์เจอร์
• ควบคุมความตั้งฉากของเพลาและขนาดแกน
• ขัดและทำความสะอาดผิวสเตนเลสสตีลดิบ
• รับผลิต OEM ตามแบบของลูกค้า

การใช้งาน

• ระบบตรวจจับตำแหน่งม้วนอุตสาหกรรม
• อุปกรณ์การจัดการและม้วนราง
• เครื่องจักรบรรจุภัณฑ์และแปรรูป
• ชุดควบคุมการเคลื่อนไหวและการจัดทำดัชนี
• กลไกเซ็นเซอร์อุตสาหกรรมแบบกำหนดเอง

การเชื่อมสแตนเลส OEM จาก JG

JG เป็นผู้จัดหาเกียร์เซ็นเซอร์ตำแหน่งม้วนสแตนเลสแบบกำหนดเองตั้งแต่การผลิตส่วนประกอบไปจนถึงการประกอบที่เสร็จสมบูรณ์ ขอบเขตการผลิตของเราประกอบด้วยการตัดโปรไฟล์ การตัดเฉือน CNC การเจาะที่แม่นยำ การจับยึดเฉพาะ การเชื่อม GTAW การตรวจสอบมิติ และการทำความสะอาดขั้นสุดท้าย กระบวนการบูรณาการนี้ช่วยให้ลูกค้า OEM ควบคุมการจัดตำแหน่ง ลดความเสี่ยงในการประกอบ และรับอุปกรณ์เซ็นเซอร์สแตนเลสที่ทำซ้ำได้พร้อมสำหรับการติดตั้ง
