สลักเกลียวไหล่ฟอร์จ 17-4 PH แบบกำหนดเอง

สลักเกลียวไหล่ฟอร์จ 17-4 PH แบบกำหนดเอง

JG ผลิตสลักเกลียวไหล่ฟอร์จ 17-4 PH แบบกำหนดเองจากสเตนเลสสตีลชุบแข็งด้วยการตกตะกอนสำหรับเดือย ข้อต่อ บานพับ และชุดควบคุมการเคลื่อนไหวที่ใช้งานหนัก แตกต่างจากตัวยึดแบบมาตรฐาน ส่วนประกอบนี้จะต้องเริ่มต้นจากการตีขึ้นรูปแล้วจึงผ่านการควบคุมเครื่องจักร CNC การผลิตฐานสิบหกภายใน การชุบแข็งตามอายุ และการรีดเกลียวหลังการชุบแข็ง กระบวนการรวมทำให้แต่ละอย่างสลักเกลียวไหล่ปลอมแปลง 17-4 PHความแข็งแรงสูง ประสิทธิภาพการล้าที่เชื่อถือได้ และรูปทรงที่มั่นคงสำหรับความต้องการบริการทางอุตสาหกรรม

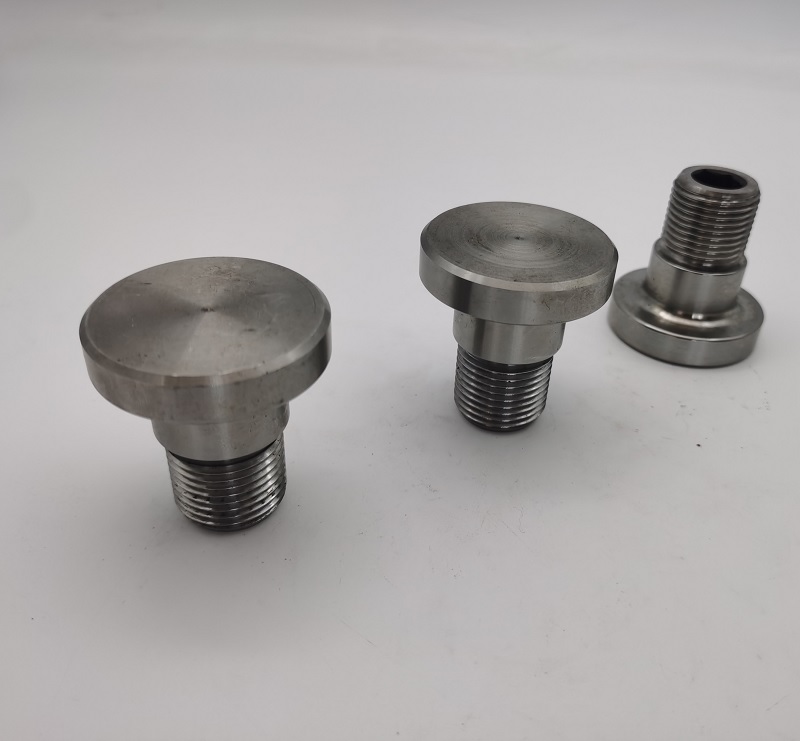

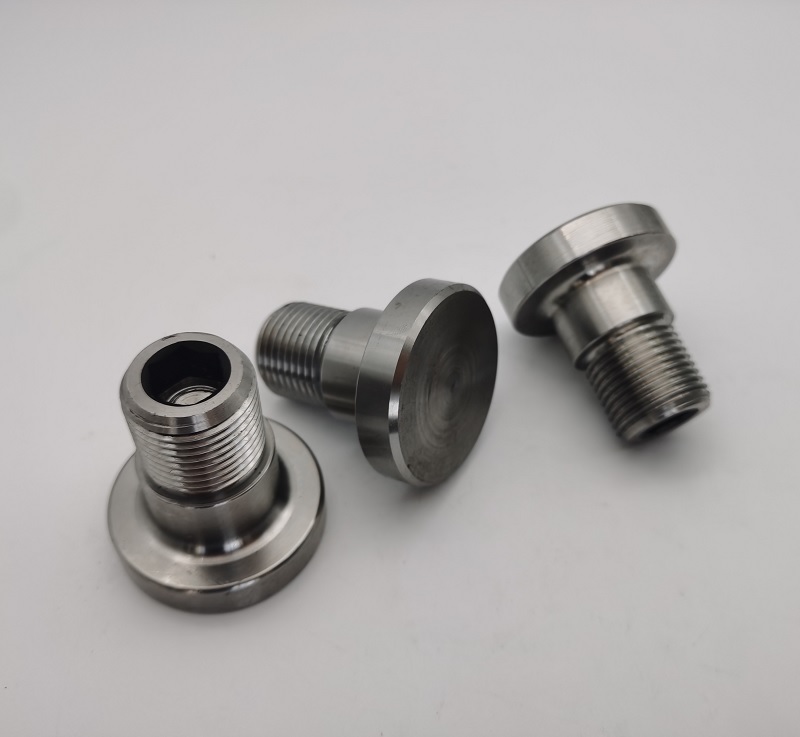

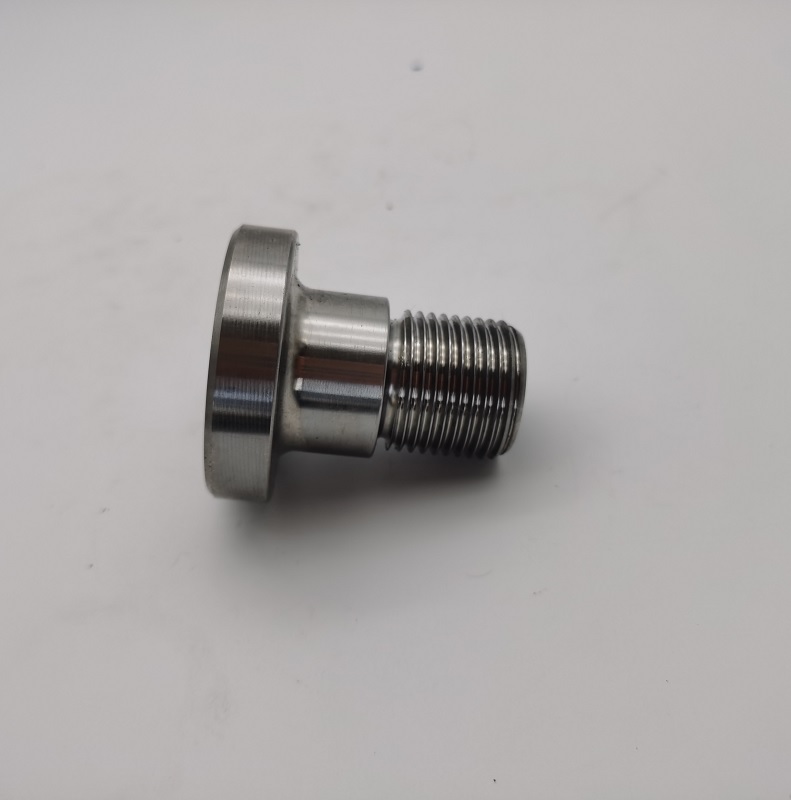

ที่สลักเกลียวไหล่ปลอมแปลง 17-4 PHมีหัวขนาดใหญ่ 1.875 นิ้ว ไหล่ที่แม่นยำเส้นผ่านศูนย์กลางประมาณ 1.124-1.127 นิ้ว และเกลียวนอก 1-12 UNF Class 3A ฐานสิบหกตัวเมีย รัศมีการเปลี่ยนผ่าน การคลายเกลียว และพื้นผิวบ่าจะต้องทำงานร่วมกันเป็นชิ้นประกอบที่ใช้งานได้ JG ควบคุมทุกข้อมูลและการเปลี่ยนแปลงเพื่อรองรับแรงบิดในการติดตั้งที่ทำซ้ำได้ ตำแหน่งที่แม่นยำ และอายุการใช้งานที่ยาวนาน

เหตุใดจึงต้องมีการปลอมแปลงชิ้นส่วน

การตีขึ้นรูปเป็นรากฐานของโบลท์ไหล่แบบกำหนดเองนี้ กระบวนการนี้ปรับปรุงการไหลของวัสดุผ่านส่วนหัวและไหล่ แทนที่จะเอารูปร่างทั้งหมดออกจากสต็อกแท่งขนาดใหญ่ สำหรับตัวยึดที่รับน้ำหนักสูง การไหลของเกรนที่ควบคุมได้จะช่วยรองรับความแข็งแรงและทนต่อแรงกระแทกรอบๆ การเปลี่ยนจากหัวต่อก้าน JG วางแผนการปลอมแปลงค่าเผื่ออย่างระมัดระวัง เพื่อให้การกลึง CNC ในภายหลังสามารถทำความสะอาดพื้นผิวการทำงานทั้งหมดโดยไม่ต้องเอาวัสดุที่ไม่จำเป็นออก

ทำให้เกิดความสม่ำเสมอสายฟ้าไหล่ปลอมแปลงแบบกำหนดเองจำเป็นต้องมีการควบคุมสภาพของแท่งเหล็ก การเติมแม่พิมพ์ การถอดแฟลช และการจัดตำแหน่งการตีขึ้นรูป ความแปรผันของช่องว่างฟอร์จอาจส่งผลต่อค่าเผื่อการตัดเฉือน ความร่วมศูนย์ของบ่างาน และรูปทรงของหัวสุดท้าย ดังนั้นการตีขึ้นรูปที่เข้ามาจึงได้รับการตรวจสอบก่อนการตัดเฉือน CNC เพื่อไม่ให้ช่องว่างที่ไม่มั่นคงเข้าสู่การทำงานในภายหลัง

เครื่องจักรกลซีเอ็นซีและความแม่นยำ Hex หญิง

หลังจากการปลอมขึ้นรูป ชิ้นงานจะถูกหมุนด้วย CNC เพื่อสร้างหน้าส่วนหัว ไหล่ เกลียวเปล่า ลบมุม รัศมีการเปลี่ยนผ่าน และคุณสมบัติการผ่อนปรน เส้นผ่านศูนย์กลางบ่าและความสัมพันธ์กับแกนเกลียวมีความสำคัญเนื่องจากบ่าอาจทำหน้าที่เป็นตัวรองรับ จุดหมุน หรือพื้นผิวการกำหนดตำแหน่ง JG ใช้พื้นที่ทำงานที่ได้รับการควบคุมและ Datum ในการตัดเฉือนเพื่อรักษาจุดรวมศูนย์ในขณะที่ปกป้องหัวปลอมแปลง

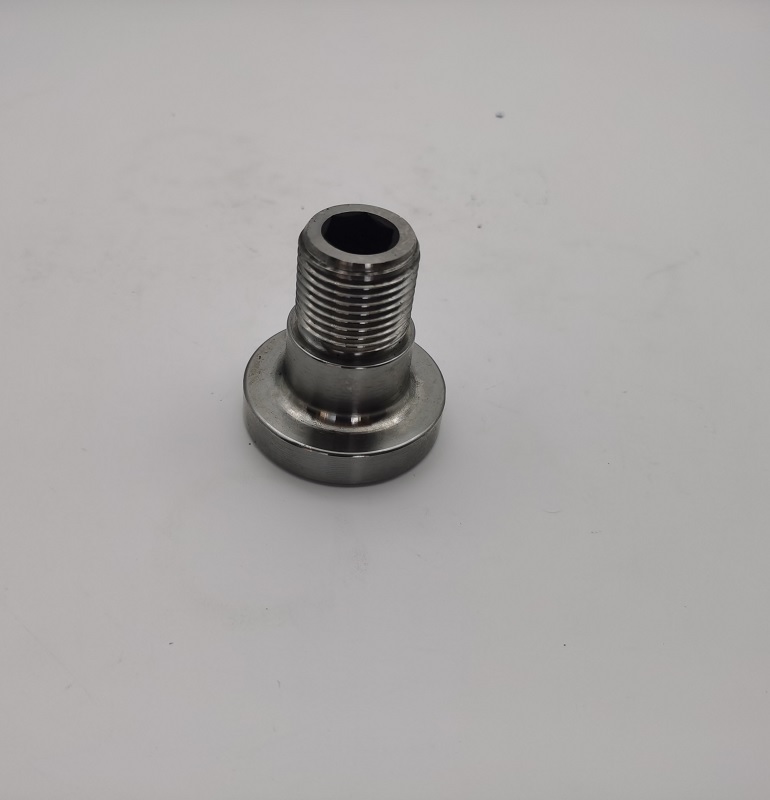

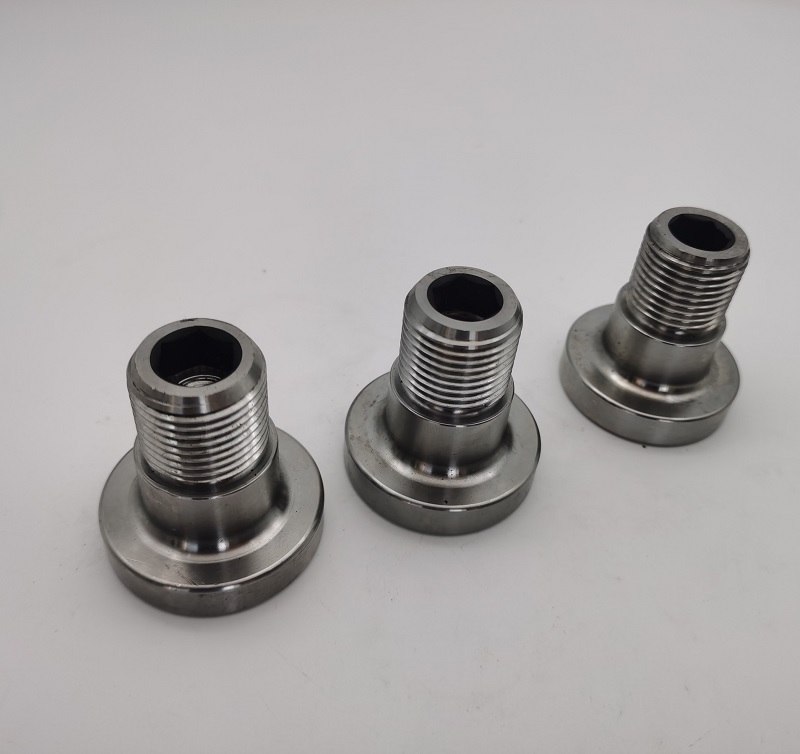

ฐานสิบหกตัวเมียถูกตัดแต่งขึ้นรูปด้วยเครื่องจักรที่ปลายเกลียวเท่านั้น ขนาด ความลึก และการวางแนวของเครื่องมือจะต้องทำให้การยึดเกาะของเครื่องมือเชื่อถือได้ โดยไม่ทำให้ผนังโดยรอบอ่อนแอลง สามารถใช้อุปกรณ์เสริมเสริมขอบตัดด้านล่างเพื่อทำความสะอาดมุมภายในของฐานสิบหกได้ คุณลักษณะนี้ต้องการการทำงานร่วมกันอย่างใกล้ชิดระหว่างการเจาะ การตัดเฉือนหกเหลี่ยมภายใน และการเตรียมเกลียว

H1150/4 การแข็งตัวของอายุ

ที่สลักเกลียวไหล่สแตนเลส 17-4 PHจะถูกส่งกลับไปยังสภาวะ A ก่อนที่จะแข็งตัวตามอายุ จากนั้นจึงให้ความร้อนกับสภาวะ H1150/4 รอบอ้างอิงคือ 1150°F เป็นเวลาสี่ชั่วโมงตามด้วยการระบายความร้อนด้วยอากาศที่ต่ำกว่า 90°F ประสิทธิภาพที่ระบุประกอบด้วยความต้านทานแรงดึงขั้นต่ำ 135 ksi, ความแข็งแรงครากขั้นต่ำ 110 ksi, ความแข็ง 31-35 HRC และความต้านทานแรงกระแทก 50 ft-lb

การอบชุบด้วยความร้อนเป็นมากกว่าการดำเนินการด้านความแข็ง ซึ่งอาจส่งผลต่อความตรง ขนาดไหล่ เส้นผ่านศูนย์กลางช่องว่างของเกลียว และความพอดีของฐานสิบหกตัวเมีย เพื่อประสิทธิภาพที่สม่ำเสมอของทุกๆสลักเกลียวไหล่ปลอมแปลง 17-4 PHJG พิจารณาการเคลื่อนที่ด้วยการบำบัดความร้อนในแผนการตัดเฉือนและตรวจสอบขนาดที่สำคัญหลังรอบ H1150/4 การระบุล็อตการบำบัดความร้อนสามารถนำไปใช้กับวิธีการมาร์กแบบความเค้นต่ำสำหรับการตรวจสอบย้อนกลับของวัสดุและกระบวนการ

เกลียวรีดหลังจากการชุบแข็ง

ความท้าทายในการผลิตที่สำคัญคือเกลียว 1-12 UNF Class 3A ซึ่งจะต้องรีดหลังจากการชุบแข็ง การรีดเกลียวจะสร้างโปรไฟล์โดยการควบคุมการเคลื่อนที่แทนที่จะตัดวัสดุออกไป เมื่อควบคุมอย่างเหมาะสม มันจะสร้างพื้นผิวเกลียวที่เรียบและการไหลของเกรนที่ดี รองรับความต้านทานความล้าและการถ่ายโอนโหลดที่สม่ำเสมอ

กลิ้งแข็งตัวสลักเกลียวไหล่ปลอมแปลง 17-4 PHต้องใช้เส้นผ่านศูนย์กลางช่องว่างของเกลียวที่แม่นยำ แม่พิมพ์รีดที่เหมาะสม และแรงในกระบวนการที่มั่นคง JG ตรวจสอบช่องว่างก่อนที่จะรีดและตรวจสอบเกลียวที่เสร็จแล้วด้วยเกจที่ปรับเทียบแล้ว การคลายตัวของเกลียว การผ่อนปรน และพื้นที่นำ 30 องศายังได้รับการควบคุมเพื่อป้องกันการรบกวนในการประกอบ

ความท้าทายด้านการผลิตที่สำคัญ

• การไหลของเมล็ดพืชปลอมแปลง:พื้นที่ว่างจะต้องเติมเต็มรูปทรงของส่วนหัวและบ่าในขณะที่ยังคงรักษาระยะเผื่อการตัดเฉือนให้เพียงพอ
• ศูนย์กลางของไหล่:บ่าขนาดใหญ่จะต้องอยู่ในแนวเดียวกับแกนเกลียว 1-12 UNF
• เสถียรภาพในการรักษาความร้อน:ค่าเผื่อการตัดเฉือนจะพิจารณาการเคลื่อนที่ของขนาดในระหว่างรอบ H1150/4
• การรีดเกลียวหลังการชุบแข็ง:ขนาดเกลียวและแรงหมุนของเกลียวถูกควบคุมสำหรับเกลียว Class 3A ที่ใช้งานได้
• ความสมบูรณ์ฐานสิบหกหญิง:ขนาดฐานสิบหก ความลึก และความหนาของผนังจะต้องสร้างสมดุลระหว่างการส่งแรงบิดและความแข็งแรงของชิ้นส่วน
• เครื่องหมายตรวจสอบย้อนกลับความเครียดต่ำ:การระบุล็อตการบำบัดความร้อนถูกนำมาใช้โดยไม่สร้างความเข้มข้นของความเครียดที่เป็นอันตราย
• การเปลี่ยนภาพแบบไร้เสี้ยน:สลักนูน ขอบหกเหลี่ยมภายใน และรัศมีบ่าเสร็จสิ้นแล้วเพื่อการประกอบที่ปลอดภัย

กระบวนการผลิต

1. การตรวจสอบวัสดุสแตนเลส 17-4 PH
2. การตีขึ้นรูปอย่างแม่นยำและการเตรียมชิ้นงานเปล่า
3. การกลึง CNC ของหัว ไหล่ และด้ายเปล่า
4. การเจาะและการตัดเฉือนฐานสิบหกตัวเมีย
5. การตรวจสอบการลบคมและการบำบัดความร้อนก่อน
6. กลับสู่สภาวะ A และ H1150/4 การแข็งตัวตามอายุ
7. 1-12 UNF คลาส 3A การรีดเกลียวหลังจากการชุบแข็ง
8. การทำเครื่องหมายระบุล็อตความเค้นต่ำเมื่อจำเป็น
9. การตรวจสอบมิติ เกจเกลียว และความแข็ง
10. การทำความสะอาดขั้นสุดท้ายและบรรจุภัณฑ์ส่งออกเพื่อการป้องกัน

การตรวจสอบคุณภาพ

ลักษณะสำคัญของสลักเกลียวไหล่ปลอมแปลง 17-4 PHมีการตรวจสอบด้วยไมโครมิเตอร์ เกจวัดความสูง เกจวัดเกลียว เครื่องทดสอบความแข็ง และอุปกรณ์สอบเทียบอื่น ๆ การตรวจสอบมุ่งเน้นไปที่เส้นผ่านศูนย์กลางบ่า ความยาวบ่า ขนาดศีรษะ ความร่วมศูนย์ รูปทรงหกเหลี่ยมของตัวเมีย ฟังก์ชั่นเกลียว รายละเอียดการผ่อนปรน และผลการรักษาความร้อน มีใบรับรองวัสดุ บันทึกการรักษาความร้อน และรายงานการตรวจสอบขนาดตามความต้องการของโครงการ

การใช้งาน

• ประตูอุตสาหกรรมและระบบโหลด
• แกนหมุนและข้อต่อของเครื่องจักรกลหนัก
• ชุดควบคุมการเคลื่อนไหว
• อุปกรณ์ไฮดรอลิกและเครื่องจักรกล
• การเชื่อมต่อบานพับรับน้ำหนักสูง
• ส่วนประกอบโครงสร้าง OEM แบบกำหนดเอง

ทำไมถึงเลือกเจจี

JG ผสมผสานการประสานงานการปลอม การตัดเฉือน CNC ที่มีความแม่นยำ การควบคุมความร้อน และการรีดเกลียวในเส้นทางการผลิตที่มีการจัดการเพียงเส้นทางเดียว นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับชิ้นส่วนที่ความแข็งแรง ความพอดีของไหล่ และประสิทธิภาพของเกลียวขึ้นอยู่กับลำดับการทำงานที่ถูกต้อง สามารถจัดเตรียมการตรวจสอบต้นแบบ การผลิตเป็นชุด การตรวจสอบย้อนกลับกระบวนการ และเอกสารการตรวจสอบสำหรับโปรแกรม OEM ได้

ส่งแบบร่าง ความต้องการรายปี และข้อกำหนดการตรวจสอบของคุณให้ JG เพื่อรับใบเสนอราคา ที่สลักเกลียวไหล่ฟอร์จ 17-4 PH แบบกำหนดเองสามารถผลิตได้ตามขนาด เครื่องหมาย สภาวะการรักษาความร้อน และข้อกำหนดด้านเอกสารคุณภาพที่คุณระบุ
