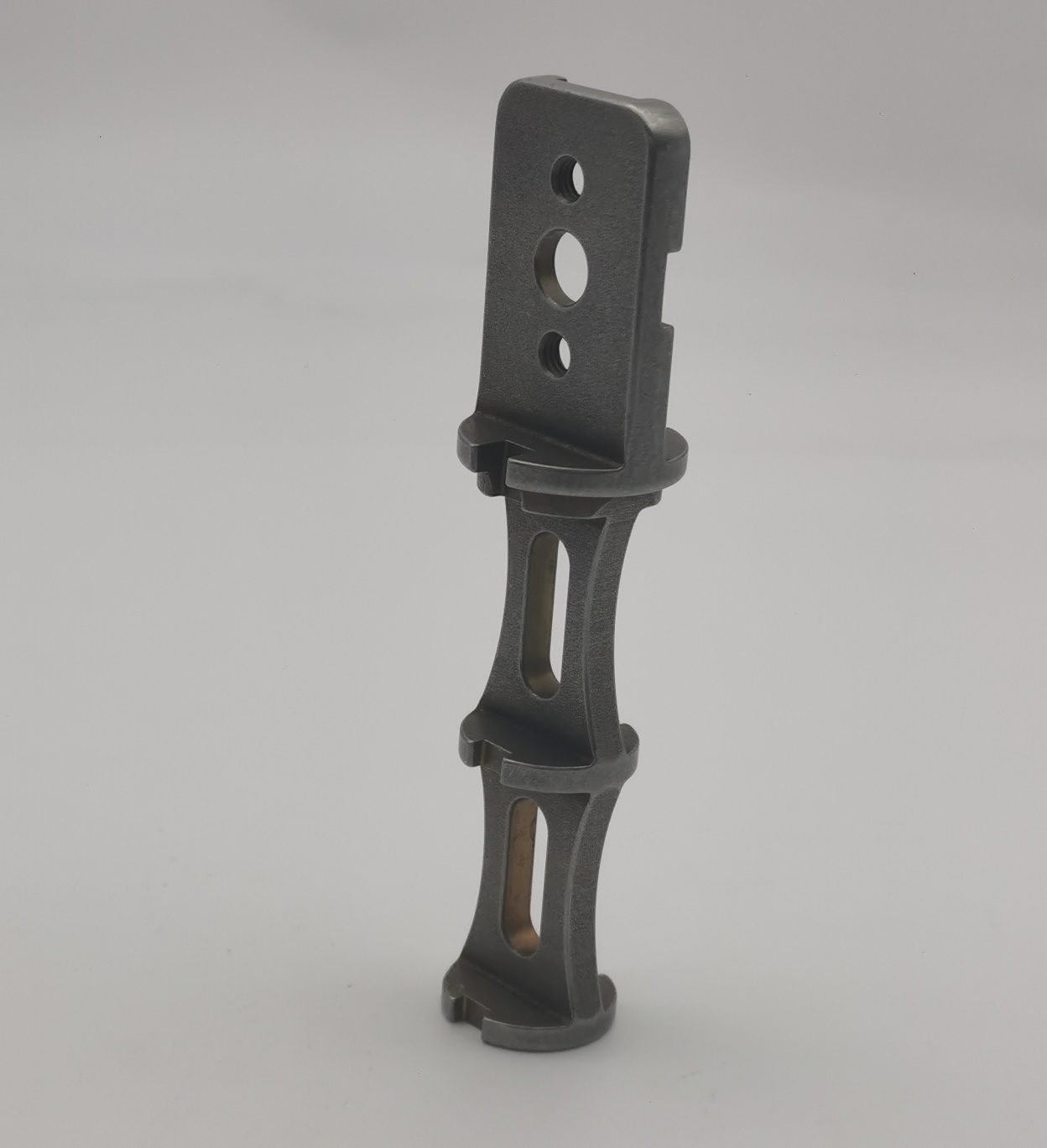

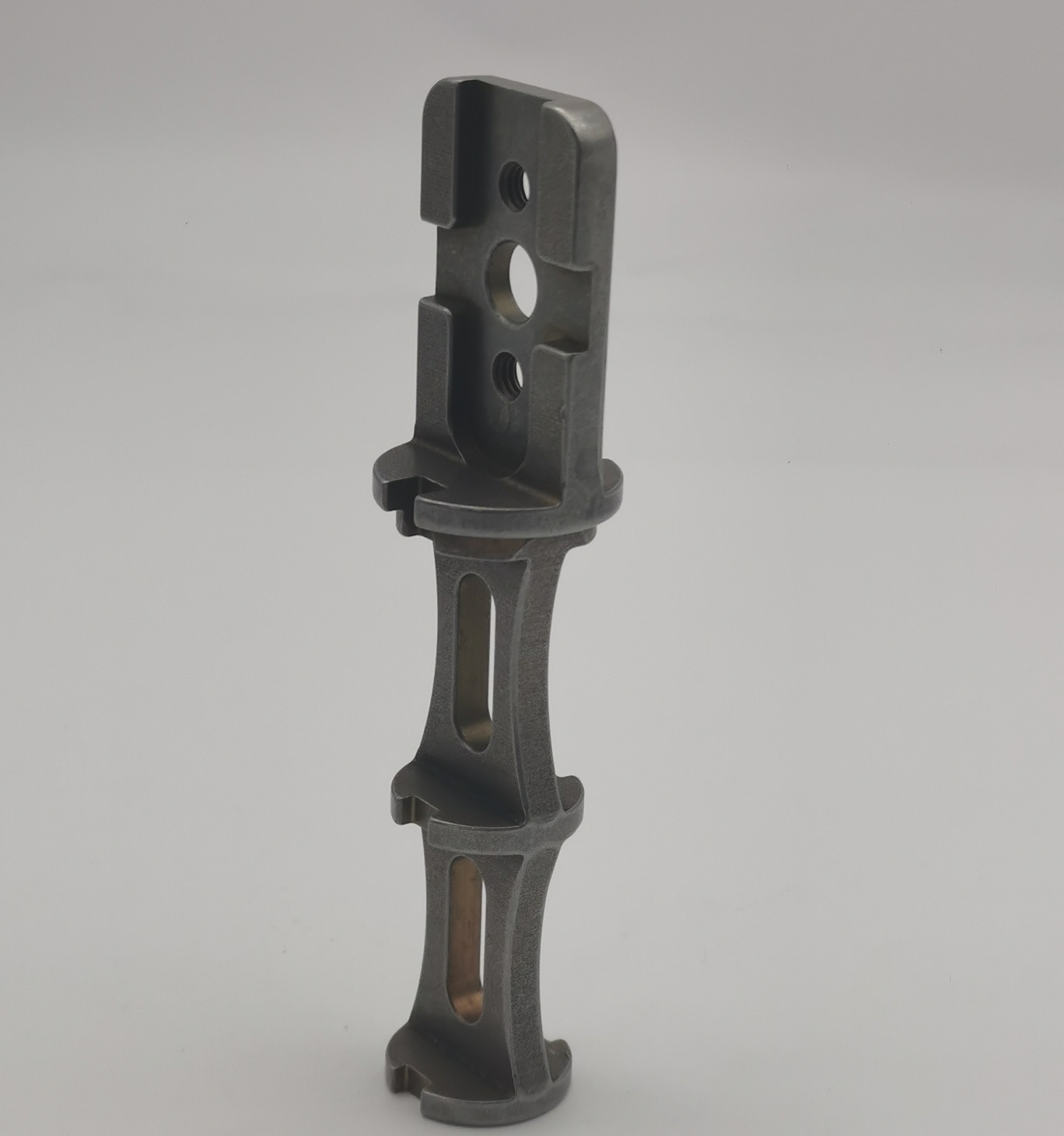

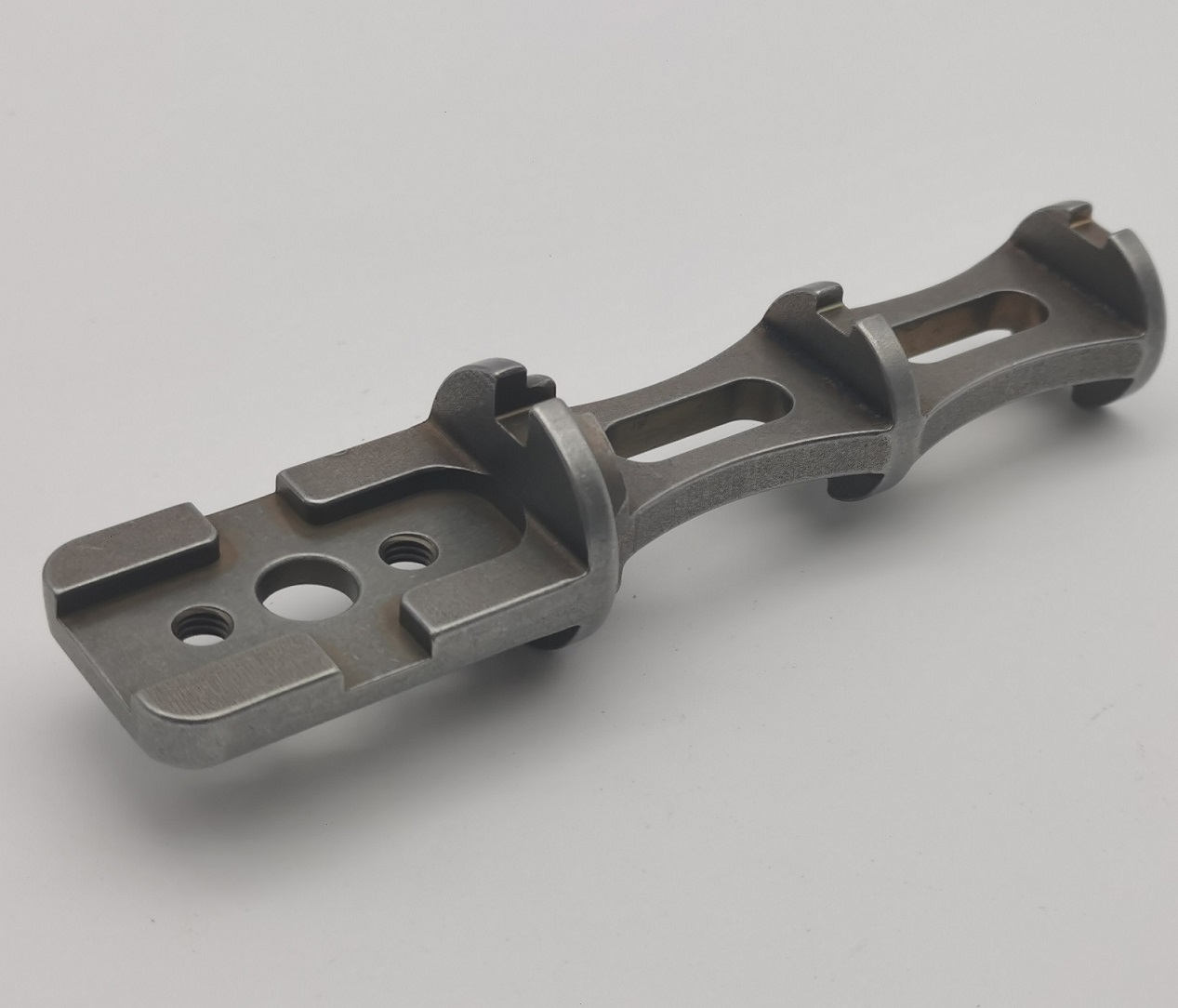

อะแดปเตอร์เพลาเลื่อยสแตนเลส 17-4PH แบบกำหนดเอง

เจจีผลิตอะแดปเตอร์เพลาเลื่อยสแตนเลส 17-4PH แบบกำหนดเองสำหรับผู้ผลิตอุปกรณ์ OEM ที่ต้องการส่วนประกอบการเชื่อมต่อทางกลที่มีความแข็งแรงสูง ทนต่อการกัดกร่อน และตัดเฉือนอย่างแม่นยำ

ออกแบบมาสำหรับชุดเลื่อยอุตสาหกรรมและระบบส่งกำลังแบบกำหนดเอง อะแดปเตอร์นี้รวมคุณสมบัติการติดตั้ง รูเกลียว การระบุตำแหน่งพื้นผิว และโครงเสริมความแข็งแรงเข้าไว้ในโครงสร้างการหล่อที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำเพียงโครงสร้างเดียว ด้วยการรวมการหล่อการลงทุนเข้ากับการตัดเฉือน CNC และการบำบัดความร้อน JG จึงนำเสนอโซลูชันอะแดปเตอร์เพลาที่ทนทานซึ่งตอบสนองความต้องการในการประกอบเครื่องจักรกลที่มีความต้องการสูง

มูลค่าทางวิศวกรรม

ความท้าทายหลักในการผลิตคือการควบคุมการหล่อแบบริบยาว ขณะเดียวกันก็รักษาความสัมพันธ์ระหว่างหน้ายึด รูตรงกลาง รูเกลียว และส่วนรองรับโค้ง JG ใช้กระบวนการหล่อที่แม่นยำซึ่งมีการควบคุมเพื่อสร้างรูปทรงเรขาคณิตที่ซับซ้อนใกล้กับรูปร่างสุดท้าย ตามด้วยการตัดเฉือนพื้นผิว รู และเกลียวด้วย CNC ด้วยเครื่องจักร CNC

วิธีนี้ช่วยลดการสิ้นเปลืองวัสดุในขณะที่ยังคงรักษาความแข็งแรงของโครงสร้างเสริม ค่าเผื่อการตัดเฉือน ตำแหน่งฟิกซ์เจอร์ และลำดับการรักษาความร้อนได้รับการวางแผนไว้เพื่อจำกัดการบิดเบี้ยวและรักษาความน่าเชื่อถือของการประกอบหลังจากการชุบแข็ง

ข้อมูลจำเพาะทางเทคนิค

กระบวนการผลิต

• การตรวจสอบเครื่องมือและกระบวนการหล่อ
• การหล่อด้วยความแม่นยำสแตนเลส 17-4PH
• การถอดประตูและการทำความสะอาดเบื้องต้น
• เครื่องจักรกลซีเอ็นซีของหน้ายึดและรูทะลุ
• การตัดเฉือนและตรวจวัดเกลียว UNC-2B 10-32
• การอบชุบด้วยความร้อนถึง 40-45 HRC ด้วยอุณหภูมิสองเท่า
• ควบคุมการลบคมและการผสมขอบ
• การตรวจสอบมิติ เกลียว และความแข็ง
• การทำความสะอาดขั้นสุดท้ายและบรรจุภัณฑ์ส่งออกเพื่อการป้องกัน

ความท้าทายด้านการผลิต

ผลิตกอะแดปเตอร์เพลาเลื่อยสแตนเลส 17-4PH แบบกำหนดเองด้วยซี่ที่บาง ร่องยาว และส่วนผนังที่เปลี่ยนไป จำเป็นต้องมีการควบคุมพฤติกรรมการหล่อและความเสถียรของการตัดที่แม่นยำ คุณสมบัติโครงสร้างที่ซับซ้อนเหล่านี้สามารถสร้างความเสี่ยง เช่น การหดตัว การบิดงอ และความไม่เสถียรของฟิกซ์เจอร์ในระหว่างการผลิต

เจจีจัดการความท้าทายเหล่านี้ผ่านการเพิ่มประสิทธิภาพกระบวนการหล่อ การออกแบบการป้อนที่สมดุล การกำหนดข้อมูลการตัดเฉือน และขั้นตอนการตรวจสอบตามขั้นตอน สำหรับส่วนประกอบตัวปรับต่อเพลาแต่ละชิ้น แผ่นยึดและคุณลักษณะเกลียวจะถูกตัดเฉือนหลังจากสร้างพื้นผิวการระบุตำแหน่งที่มั่นคงแล้วเท่านั้น เพื่อรักษาความสัมพันธ์ในการประกอบที่แม่นยำ

การอบชุบก็มีความสำคัญไม่แพ้กันสำหรับอะแดปเตอร์เพลาเลื่อยสแตนเลส 17-4PH การแบ่งเบาบรรเทาสองครั้งถูกนำมาใช้เพื่อให้ได้ช่วงความแข็ง 40-45 HRC ที่ต้องการ ในขณะที่ปรับปรุงความเสถียรของมิติหลังการตัดเฉือน ความสัมพันธ์ของรู เกลียว และการติดตั้งที่สำคัญได้รับการตรวจสอบหลังจากการอบชุบด้วยความร้อน แทนที่จะอาศัยเพียงการวัดในกระบวนการ เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในการประกอบเลื่อยอุตสาหกรรมและระบบกลไก

การควบคุมคุณภาพ

การตรวจสอบครอบคลุมการตรวจสอบวัสดุ ลักษณะการหล่อ ขนาดการตัดเฉือน การยอมรับเกลียว ความแข็ง และสภาพของคมตัด มีการตรวจสอบรูเกลียวด้วยเกจที่เหมาะสม และวัดขนาดวิกฤตด้วยอุปกรณ์ตรวจสอบที่สอบเทียบแล้ว สามารถจัดหาใบรับรองวัสดุ บันทึกความแข็ง และรายงานการตรวจสอบขนาดได้ตามความต้องการของโครงการ

การใช้งาน

• ชุดเพลาเลื่อยอุตสาหกรรม
• อุปกรณ์ตัดและตัดแต่ง
• ระบบติดตั้งระบบส่งกำลัง
• เครื่องจักรวัตถุประสงค์พิเศษ
• การเชื่อมต่อทางกลสำหรับงานหนัก
• อุปกรณ์ OEM แบบกำหนดเอง

คำถามที่พบบ่อย

คำถามที่ 1: JG สามารถผลิตอะแดปเตอร์เพลาเลื่อยแบบกำหนดเองตามแบบของลูกค้าได้หรือไม่

ใช่. JG รองรับการผลิต OEM ตามแบบที่ลูกค้าจัดเตรียม โมเดล 3 มิติ และข้อกำหนดทางเทคนิค มีการทบทวนทางวิศวกรรมก่อนการผลิตเพื่อประเมินความเป็นไปได้ในการผลิต

คำถามที่ 2: เหตุใดจึงเลือกสแตนเลส 17-4PH สำหรับอะแดปเตอร์เพลา

สแตนเลส 17-4PH ให้ความแข็งแรง ความแข็ง และความต้านทานการกัดกร่อนสูงหลังการอบชุบ ทำให้เหมาะสำหรับส่วนประกอบทางกลที่ต้องรับภาระซ้ำๆ และสภาพแวดล้อมทางอุตสาหกรรม

คำถามที่ 3: อะแดปเตอร์เพลานี้ใช้กระบวนการผลิตแบบใด

กระบวนการผลิต เช่น อะแดปเตอร์เพลาเลื่อยสแตนเลส 17-4PH แบบกำหนดเองประกอบด้วยการหล่อที่แม่นยำ การตัดเฉือน CNC การตัดเกลียว การอบชุบด้วยความร้อน การขัดลบคม และการตรวจสอบขั้นสุดท้าย

คำถามที่ 4: JG รองรับการผลิตต้นแบบและการผลิตชุดเล็กหรือไม่

ใช่. JG รองรับการผลิตต้นแบบ คำสั่งซื้อจำนวนน้อย และการผลิต OEM ซ้ำตามความต้องการของลูกค้า

Q5: สามารถจัดทำรายงานการตรวจสอบกับชิ้นส่วนที่เสร็จแล้วได้หรือไม่?

ใช่. สามารถจัดเตรียมใบรับรองวัสดุ บันทึกความแข็ง และรายงานการตรวจสอบขนาดได้ตามความต้องการของโครงการ

ทำไมต้องเจจี

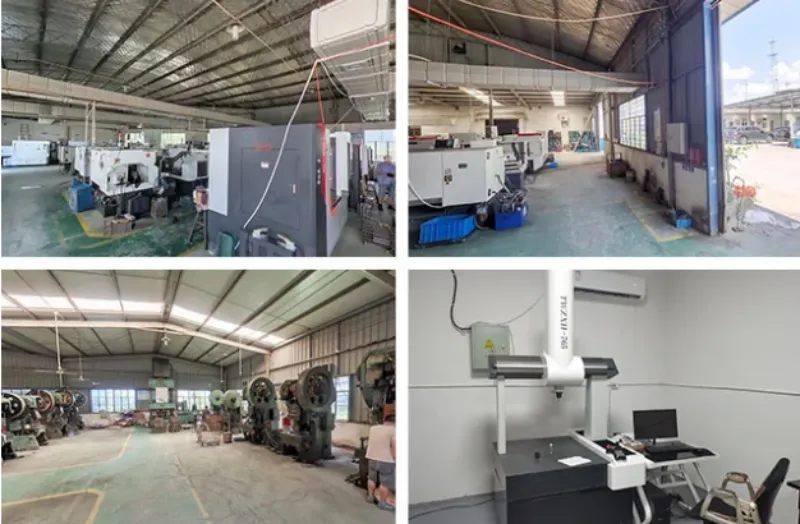

เจจีผสมผสานการหล่อที่มีความแม่นยำ เครื่องจักรกลซีเอ็นซี การประสานงานด้านการบำบัดความร้อน และการตรวจสอบขนาดภายใต้โปรแกรมการผลิต OEM เดียว ทีมวิศวกรของเราสนับสนุนการตรวจสอบแบบร่าง การตรวจสอบต้นแบบ ชุดย่อย และการผลิตซ้ำ ส่งแบบ 2D และแบบจำลอง 3D ของคุณเพื่อรับคำติชมด้านการผลิตและใบเสนอราคา
