หมวกแมงมุมสแตนเลส 304 แบบกำหนดเอง

หมวกแมงมุมสแตนเลส 304 แบบกำหนดเอง

เจจี ผลิตหมวกแมงมุมสแตนเลส 304 แบบกำหนดเองเป็นชุดประกอบที่มีความแม่นยำสองชิ้นที่เข้ากันสำหรับอุปกรณ์อุตสาหกรรม OEM ผลิตจากสแตนเลสสตีล AISI 304 ที่เป็นของแข็ง บล็อกด้านบนและด้านล่างผสมผสานรูยึดที่จัดตำแหน่งอย่างถูกต้อง เกลียว UNF ที่ลึก และเบาะนั่งที่มีรูปแบบสมมาตร การออกแบบต้องใช้เครื่องจักรทั้งสองซีกประสานกัน เพื่อให้การประกอบทั้งชิ้นปิดเท่ากันและรักษารูปทรงการจับยึดให้สม่ำเสมอ

ภาพรวมผลิตภัณฑ์

ฝาครอบแมงมุมสแตนเลส 304 แบบกำหนดเองผลิตขึ้นตามแบบ 16SG-7-B19 แต่ละชิ้นประกอบด้วยบล็อกสแตนเลสขนาด 2 x 3-1/4 x 5 นิ้วจำนวน 2 ชิ้น คู่ที่เสร็จแล้วประกอบด้วยตำแหน่งยึดสี่ตำแหน่งและโปรไฟล์ส่วนกลางที่มีการเปลี่ยน 135 องศา รัศมีทั่วไป 1/4 นิ้ว และความสูงของโปรไฟล์ 7/16 นิ้วแบบควบคุม

กระบวนการผลิต

1. การเตรียมบล็อกสแตนเลส 304 และการตรวจสอบวัสดุ
2. การสร้าง Datum และการกัดปาดหน้าด้วย CNC ที่มีความแม่นยำ
3. การกัดหยาบและกัดผิวละเอียดด้วย CNC ของร่องขั้นกลาง
4. การเจาะสี่รูแบบประสานกันผ่านบล็อกด้านบนที่ตรงกัน
5. การเจาะแบบแตะและการกลึงเกลียว 5/8-18 UNF ในบล็อกด้านล่าง
6. การหักขอบ การลบคม และการทำความสะอาดเกลียวภายใน
7. การตรวจสอบมิติและการมองเห็นคู่ที่ตรงกัน
8. การทำความสะอาดเชิงป้องกันและบรรจุภัณฑ์ส่งออก

คุณสมบัติผลิตภัณฑ์

• โครงสร้างสแตนเลส AISI 304 ทนต่อการกัดกร่อน
• จับคู่ชุดประกอบกลึง CNC สองชิ้น
• การจัดตำแหน่งสี่รูที่แม่นยำในบล็อกทั้งสอง
• เกลียวภายใน UNF ลึก 5/8-18
• โครงสร้างเบาะนั่งส่วนกลางแบบสมมาตร 135 องศา
• รู เกลียว และขอบกลึงที่ปราศจากเสี้ยน
• มีการตรวจสอบย้อนกลับวัสดุและรายงานมิติข้อมูล
• รับผลิต OEM ตามแบบของลูกค้า

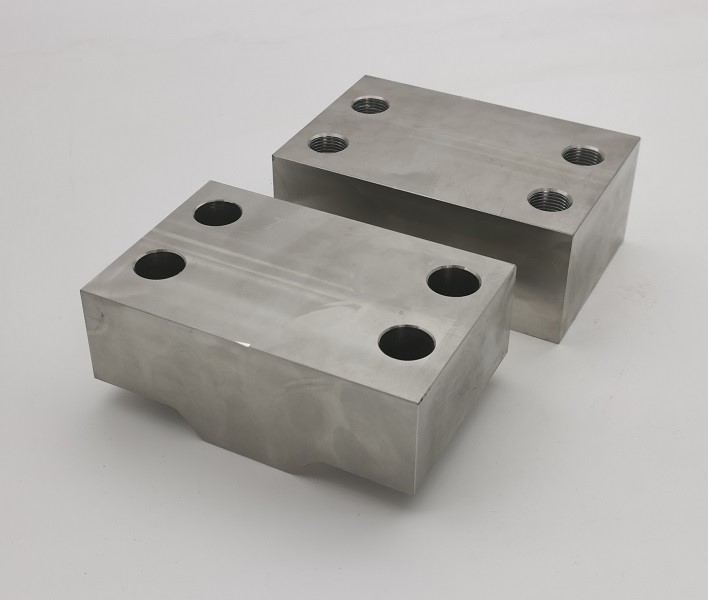

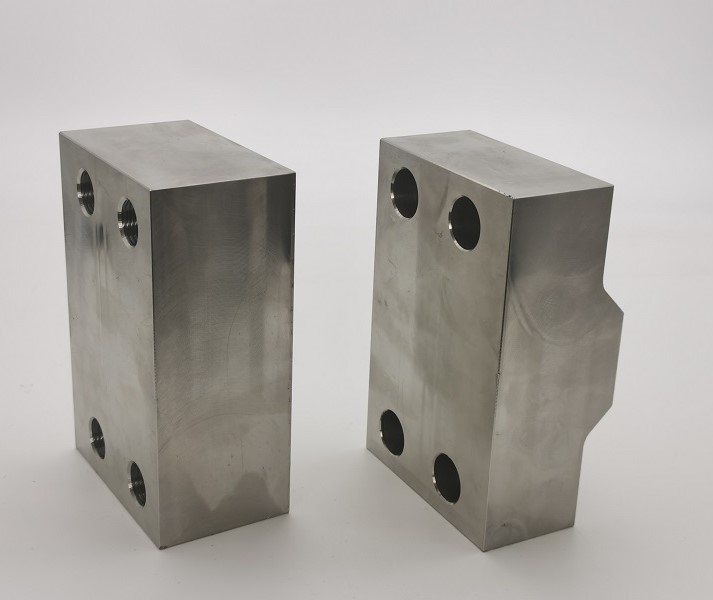

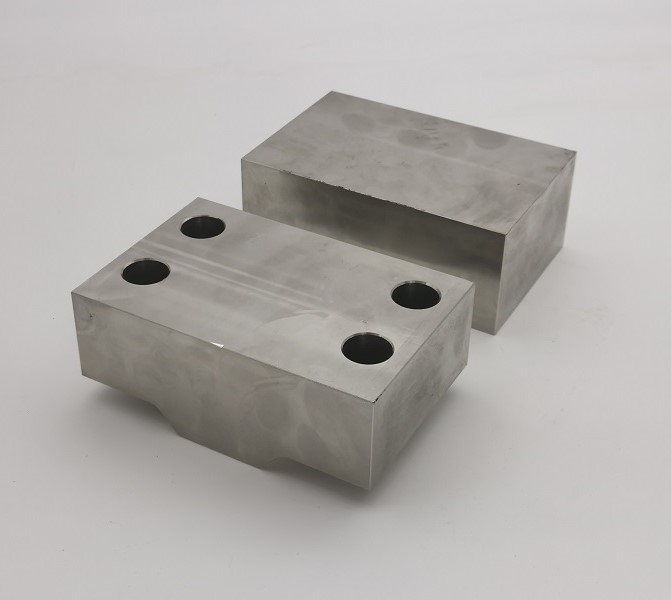

การจัดตำแหน่งรูสองชิ้นที่ตรงกัน

ความท้าทายในการผลิตที่สำคัญของฝาครอบ Stainless Steel Spider Caps 304 แบบกำหนดเองคือการรักษารูปแบบสี่รูบนส่วนประกอบทั้งสอง บล็อกด้านบนใช้รูระยะห่าง 11/16 นิ้ว ในขณะที่บล็อกด้านล่างใช้รูเจาะแตะขนาด 37/64 นิ้ว พร้อมเกลียว UNF 5/8-18 จนถึงความลึกที่ระบุ 1-1/8 นิ้ว Datum ทั่วไปและการตั้งค่าที่ประสานกันช่วยให้โบลต์แต่ละตัวเข้าออกได้อย่างราบรื่นโดยไม่ต้องบังคับหรือเกลียวไขว้ระหว่างการประกอบ

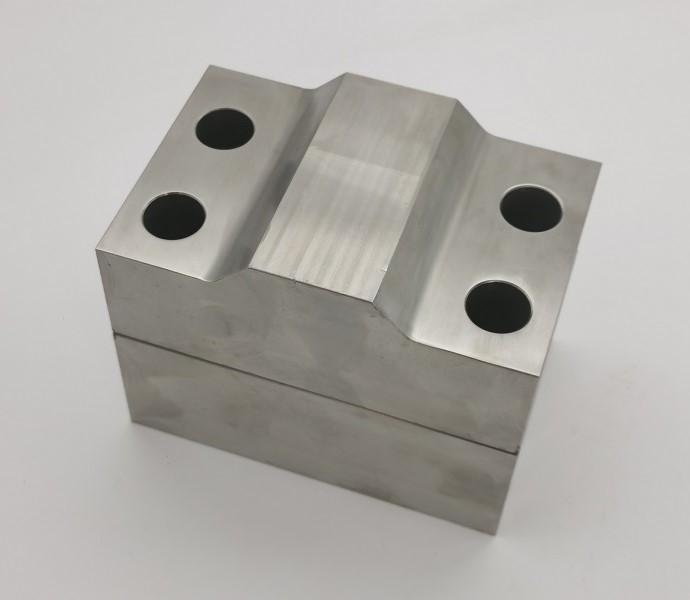

ควบคุมรูปทรงร่อง 135 องศา

โปรไฟล์ที่นั่งตรงกลางทำให้หมวกแมงมุมสแตนเลส 304 สั่งทำพิเศษแตกต่างจากบล็อกหนีบสี่เหลี่ยมทั่วไป ใบหน้าเปลี่ยนผ่าน 135 องศาทั้งสองจะต้องยังคงสมมาตรเกี่ยวกับเส้นกึ่งกลาง ผสมผสานเข้ากับรัศมี 1/4 นิ้วที่ระบุ และรักษาความสูงของโปรไฟล์ที่ต้องการ การยึดจับชิ้นงานที่มั่นคงและการควบคุมการเก็บผิวละเอียดช่วยลดความไม่ตรงกัน รอยเครื่องมือ และการบิดเบี้ยวเฉพาะจุด

ข้อมูลจำเพาะทางเทคนิค

การควบคุมคุณภาพด้ายและพื้นผิว

ชุดฝาครอบแมงมุมสแตนเลส 304 แบบกำหนดเองทุกชิ้นได้รับการตรวจสอบตำแหน่งรู ขนาดดอกสว่าน การยึดเกลียว ขนาดโดยรวม และความสอดคล้องของโปรไฟล์ เกจวัดเกลียว Go/no-go ตรวจสอบเกลียว UNF 5/8-18 ใบหน้าที่กลึงจะได้รับการตรวจสอบเพื่อหาเสี้ยน ขอบคม การปนเปื้อน และความเสียหายในการจัดการ ในขณะที่ส่วนประกอบที่เข้ากันจะได้รับการปกป้องจากการผสมระหว่างการทำความสะอาดและการบรรจุ

การใช้งาน

• ชุดจับยึดและส่วนรองรับทางอุตสาหกรรม
• ติดตั้งเครื่องจักรแบบกำหนดเอง
• อุปกรณ์และเครื่องมือสแตนเลส
• ส่วนประกอบทางกลของ OEM ที่ต้องการฝาครอบที่ตรงกัน
• อุปกรณ์การผลิตที่ทนต่อการกัดกร่อน

เครื่องจักรสแตนเลส OEM จาก JG

JG จัดหาฝาแมงมุมสแตนเลส 304 แบบกำหนดเองจากปริมาณต้นแบบผ่านการผลิตซ้ำ ทีมวิศวกรของเราจะควบคุมการระบุวัสดุ ข้อมูลชิ้นส่วนที่จับคู่ รูปทรงของร่อง การจัดตำแหน่งรูเกลียว และการตรวจสอบขั้นสุดท้ายตลอดกระบวนการตัดเฉือน CNC ลูกค้าสามารถขอใบรับรองวัสดุ รายงานการตรวจสอบขนาด และการสนับสนุนการผลิตตามการวาดแบบเต็มรูปแบบได้
