เพลาขนส่งลูกสูบทางการแพทย์ 440C แบบกำหนดเอง

เพลาขนส่งลูกสูบทางการแพทย์ 440C แบบกำหนดเอง

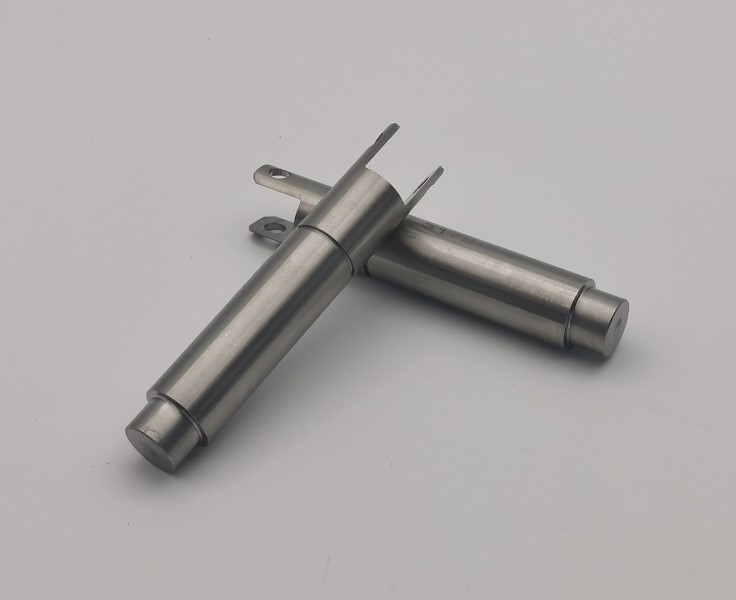

JG ผลิตเพลาขนส่งลูกสูบทางการแพทย์ 440C แบบกำหนดเองสำหรับอุปกรณ์ทางการแพทย์และกลไกลูกสูบที่มีความแม่นยำ ส่วนประกอบปลายตะเกียบที่เพรียวบางนี้ผสมผสานเส้นผ่านศูนย์กลางลูกปืนที่แข็งตัว พิกัดความเผื่อทางเรขาคณิตที่แคบ และคุณลักษณะการเชื่อมต่อแบบสองแท็บที่ละเอียดอ่อน การควบคุมการผลิตหลังการบำบัดความร้อนถือเป็นสิ่งสำคัญ เนื่องจากเพลาที่เสร็จแล้วจะต้องให้การเคลื่อนไหวที่แม่นยำ ในขณะที่ยังคงสะอาด ปราศจากเสี้ยน และปราศจากความเสียหายต่อความสวยงามหรือโครงสร้าง

ภาพรวมผลิตภัณฑ์

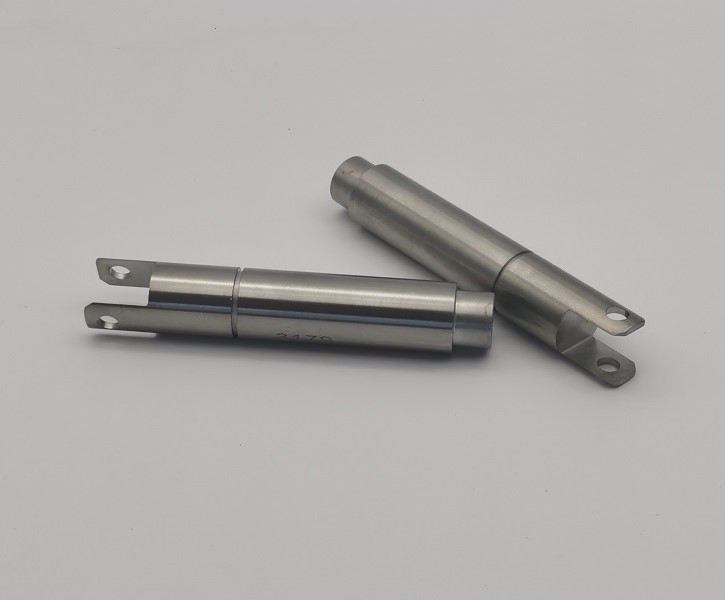

เพลาขนส่งลูกสูบทางการแพทย์ 440C แบบกำหนดเอง ผลิตขึ้นเพื่อเขียนแบบ 121755 Revision A จากสแตนเลส AISI 440C ส่วนประกอบมีความยาวโดยรวม 3.545 นิ้ว ตัวเครื่องกราวด์แม่นยำยาว มีเส้นผ่านศูนย์กลางปลายเป็นขั้น และปลายเป็นแฉกพร้อมรูขวางแบบควบคุม การวาดภาพต้องมีขนาดและการตกแต่งขั้นสุดท้ายหลังการอบชุบด้วยความร้อน

กระบวนการผลิต

1. การตรวจสอบและตรวจสอบวัสดุสแตนเลส 440C
2. การกลึง CNC ของตัวเพลา ไหล่ และค่าเผื่อการเจียร
3. การกัดช่องส้อมและแถบปลายทั้งสองอย่างแม่นยำ
4. การเจาะข้ามรูและการเตรียมขอบแบบควบคุม
5. อบชุบด้วยความร้อนถึง 53-58 HRC
6. ความตรงหลังการอบชุบด้วยความร้อนและการตรวจสอบมิติ
7. การเจียรทรงกระบอกและบ่าฉากอย่างแม่นยำจนถึงขนาดสุดท้าย
8. การขัดสี การมาร์กชิ้นส่วน การทำความสะอาด และการตรวจสอบด้วยภาพ
9. การตรวจสอบมิติขั้นสุดท้ายและบรรจุภัณฑ์ที่มีส่วนประกอบทางการแพทย์เพื่อการป้องกัน

การเจียรหลังการอบชุบด้วยความร้อนและความเสถียรของมิติ

ความท้าทายในการผลิตหลักของ Custom 440C Medical Piston Carrier Shaft คือการรักษาความตรง ความแม่นยำของเส้นผ่านศูนย์กลาง และความสัมพันธ์ของข้อมูลหลังจากการชุบแข็ง กระบวนการอ้างอิงเรียกร้องให้มีช่องว่างประมาณ 0.645 นิ้ว การบำบัดความร้อน และการเจียรให้เป็นขนาดสุดท้าย การรักษาความร้อนที่มีการควบคุม ค่าเผื่อการเจียรที่เหมาะสม พารามิเตอร์การเจียรด้วยความร้อนต่ำ และการตรวจสอบขั้นกลางช่วยป้องกันการบิดเบี้ยวและการเผาไหม้จากการเจียร

แถบส้อมและการควบคุมรูเจาะที่แม่นยำ

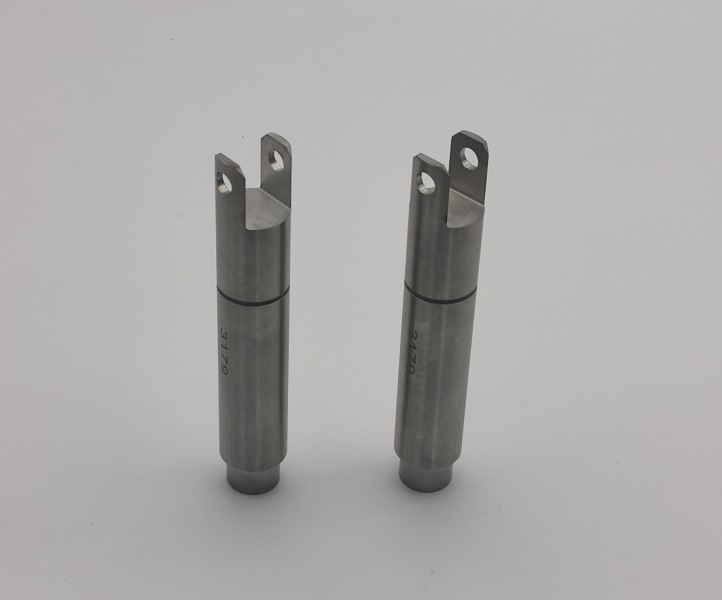

ปลายตะเกียบของเพลาขนส่งลูกสูบทางการแพทย์ Custom 440C มีแถบบางสองแถบที่ล้อมรอบช่องตรงกลาง รูกากบาทถูกกำหนดไว้ที่ 0.198 +/-0.001 นิ้ว โดยมีการควบคุมทางเรขาคณิตอ้างอิงถึง Datum A ระยะห่างของแท็บที่แม่นยำ ตำแหน่งรูที่ตรงกัน และการขัดอย่างระมัดระวังช่วยสนับสนุนการประกอบพินที่เชื่อถือได้ บรรจุภัณฑ์เฉพาะจะช่วยปกป้องแถบทั้งสองจากการกระแทกหรือการโค้งงอระหว่างการขนส่ง

ข้อมูลจำเพาะทางเทคนิค

เอกสารคุณภาพ

• ใบรับรองวัสดุและการตรวจสอบย้อนกลับความร้อน
• รายงานการรักษาความร้อนและความแข็ง
• รายงานการตรวจสอบมิติกับการขนส่งทุกครั้ง
• ใบรับรองการปฏิบัติตามข้อกำหนดระบุหมายเลขชิ้นส่วนและการแก้ไข
• ใบรับรองการปฏิบัติตาม RoHS สำหรับวัสดุที่ระบุเมื่อจำเป็น
• เอกสารการตรวจสอบบทความแรกเมื่อมีการร้องขอ

คุณสมบัติผลิตภัณฑ์

• สแตนเลสเกรดพรีเมี่ยม AISI 440C
• อบด้วยความร้อนถึง 53-58 HRC
• กราวด์ที่แม่นยำหลังการอบชุบด้วยความร้อน
• เส้นผ่านศูนย์กลางของกราวด์แคบและค่าเผื่อทางเรขาคณิต
• ช่องส้อมที่แม่นยำและความสัมพันธ์แบบรูขวาง
• พื้นผิวทางการแพทย์ที่สะอาดปราศจากเสี้ยน
• บรรจุภัณฑ์ที่มีการป้องกันสำหรับแถบส้อมที่บอบบาง
• รับผลิต OEM ตามแบบของลูกค้า

การใช้งาน

• กลไกลูกสูบทางการแพทย์
• อุปกรณ์วินิจฉัยและวิเคราะห์
• ชุดควบคุมของเหลวทางการแพทย์
• ระบบการเคลื่อนไหวทางการแพทย์ที่แม่นยำ
• เครื่องจักรทางการแพทย์ OEM แบบกำหนดเอง

การควบคุมคุณภาพทางเรขาคณิตและพื้นผิว

เพลาบรรทุกลูกสูบทางการแพทย์ 440C แบบกำหนดเองประกอบด้วยการควบคุมความตั้งฉาก ความขนาน ความเรียบ และรูปทรงเรขาคณิตที่อ้างอิงถึง Datum จนถึง 0.001-0.005 นิ้ว มีการตรวจสอบพื้นผิวและคุณสมบัติของตะเกียบโดยใช้อุปกรณ์ที่มีความแม่นยำที่เหมาะสม มุมที่แหลมคมทั้งหมดหักและไม่อนุญาตให้มีครีบหรือคานหลวมหรือห้อย

ข้อกำหนดด้านความสะอาดและการมองเห็น

พื้นผิวทั้งหมดจะต้องสะอาดและปราศจากคราบ การเปลี่ยนสี รอยขีดข่วน รอยบุบ รอยแตก รอยตำหนิ สิ่งสกปรก จารบี และสารปนเปื้อนอื่นๆ การระบุตัวตนจะถูกจารึกไว้ในโซนที่ระบุการวาดพร้อมควบคุมความหยาบ เพลาบรรทุกลูกสูบทางการแพทย์ 440C แบบกำหนดเองที่เสร็จแล้วได้รับการจัดการและบรรจุเพื่อปกป้องเส้นผ่านศูนย์กลางของกราวด์ที่แม่นยำ รูขวาง และแถบตะเกียบ

เครื่องจักรกลความแม่นยำทางการแพทย์ OEM จาก JG

JG เป็นผู้จัดหาเพลาขนส่งลูกสูบทางการแพทย์ Custom 440C จากปริมาณต้นแบบผ่านการผลิตซ้ำ กระบวนการบูรณาการของเราครอบคลุมถึงการกลึง CNC, การกลึงด้วยส้อม, การชุบแข็ง, การเจียรที่แม่นยำ, การตรวจสอบขนาด, การควบคุมความสะอาด และบรรจุภัณฑ์ป้องกัน เอกสารเกี่ยวกับวัสดุ การรักษาความร้อน ความสอดคล้อง และการตรวจสอบสนับสนุนข้อกำหนดด้านคุณภาพและความสามารถในการตรวจสอบย้อนกลับของลูกค้า
