โครงเชื่อมชั้นวางกระเบื้องเหล็กชุบสังกะสีแบบกำหนดเอง

โครงเชื่อมชั้นวางกระเบื้องเหล็กชุบสังกะสีแบบกำหนดเอง

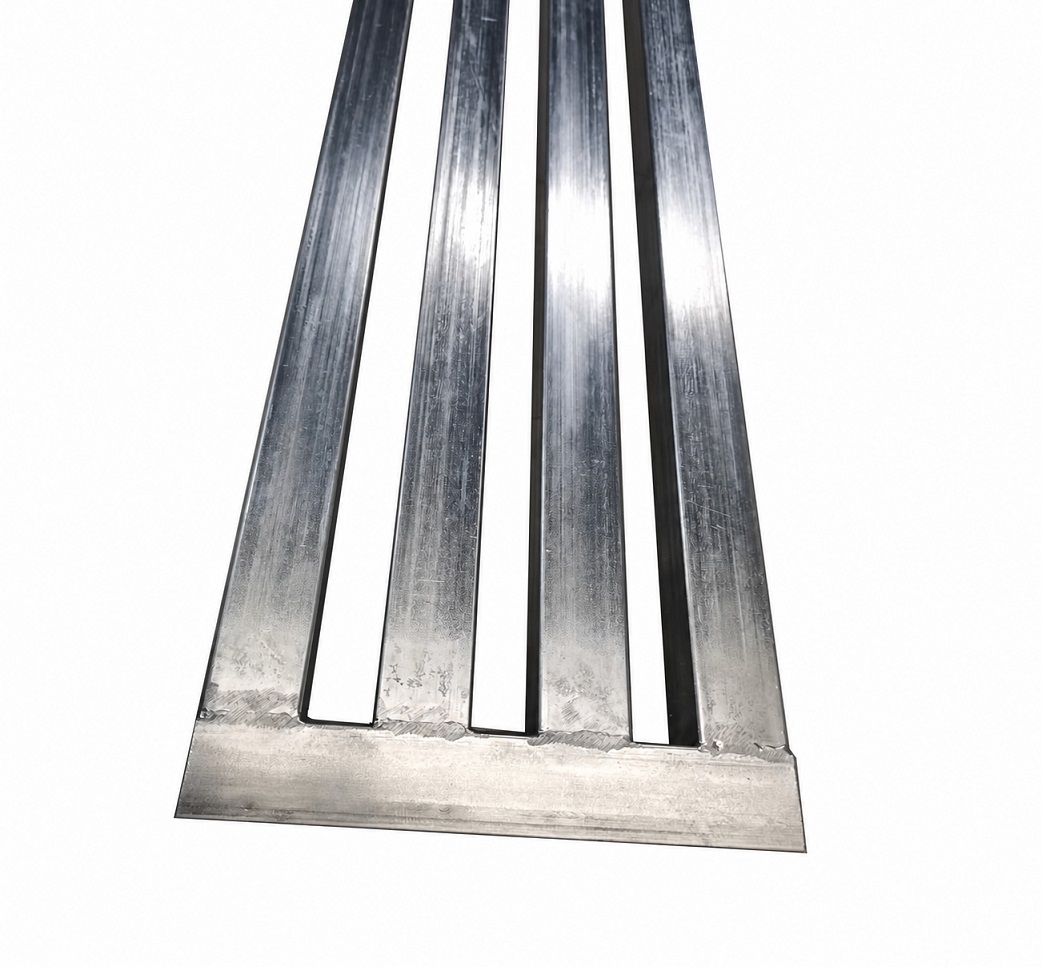

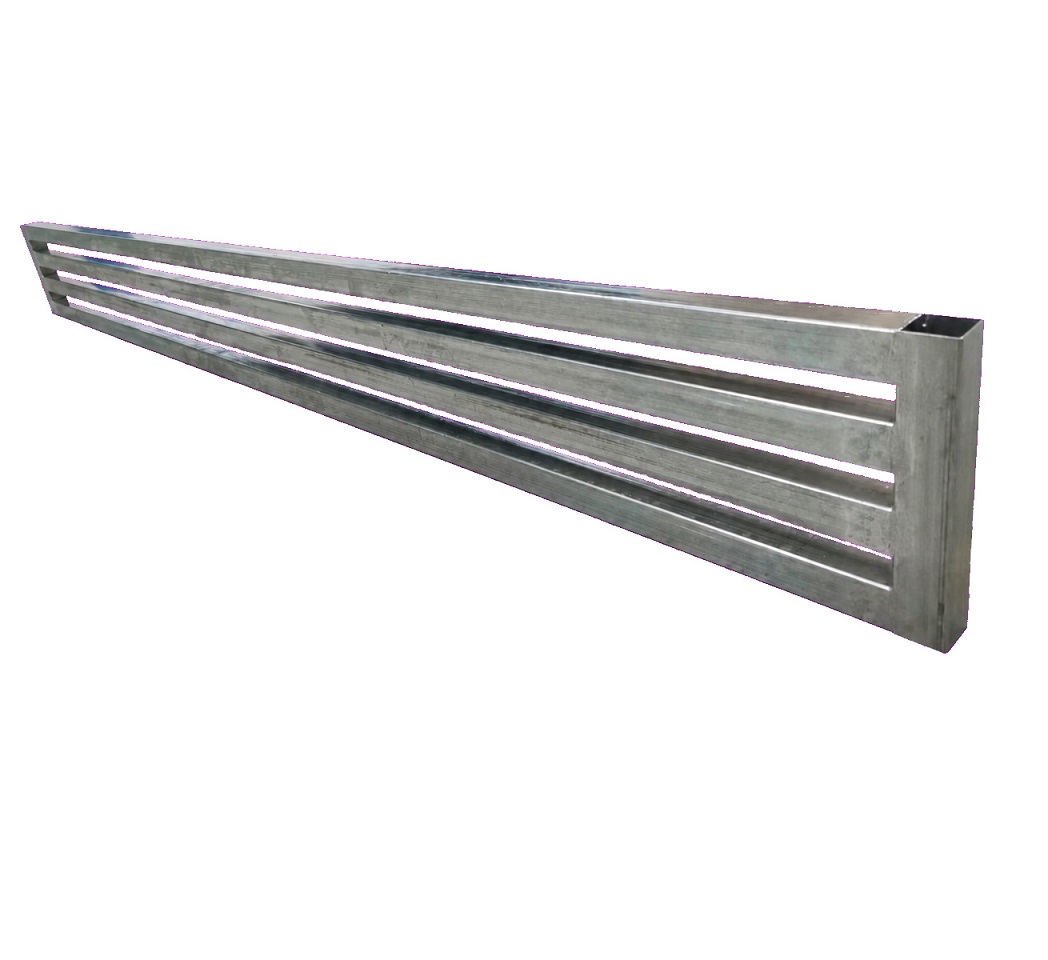

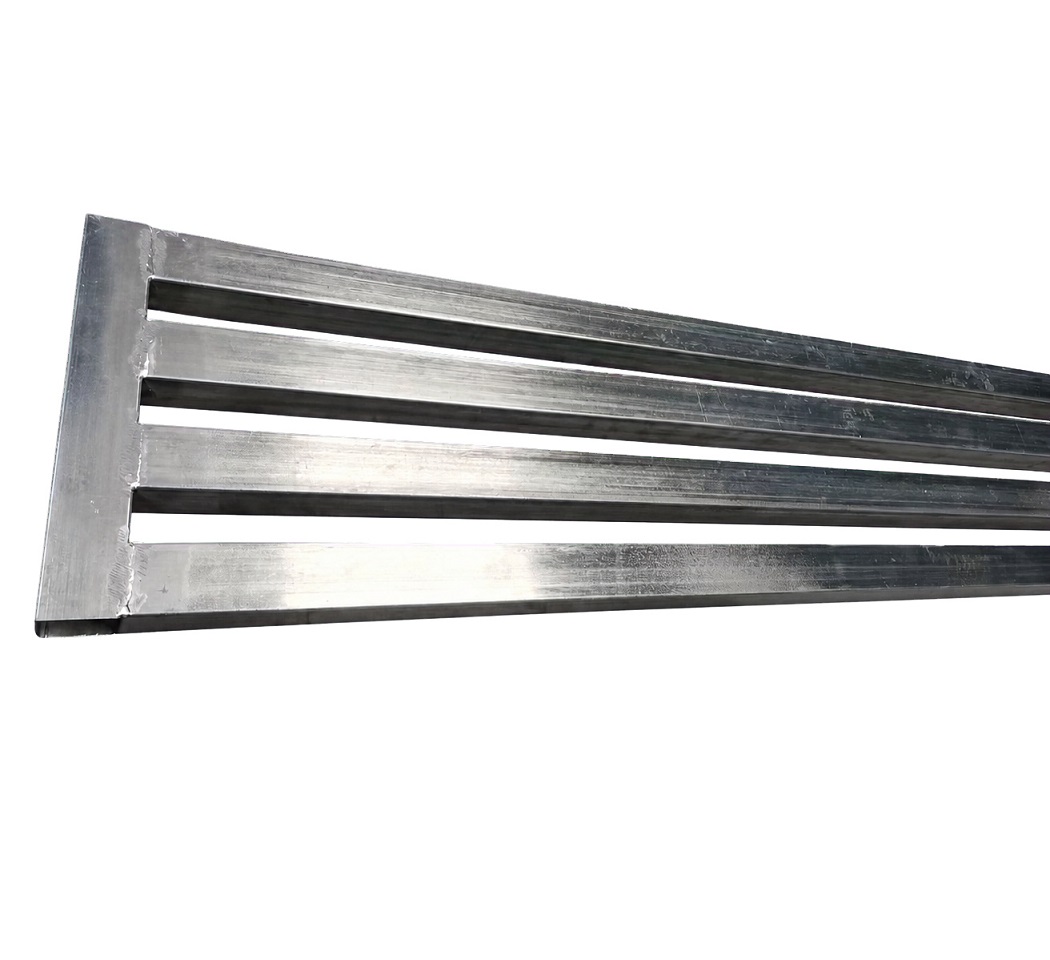

JG ผลิตโครงเชื่อมชั้นวางกระเบื้องเหล็กชุบสังกะสีแบบกำหนดเองจากท่อสี่เหลี่ยมที่ตัดอย่างแม่นยำโดยใช้ฟิกซ์เจอร์การเชื่อมเฉพาะและการควบคุมการตกแต่งหลังการเชื่อม โครงสี่เหลี่ยมยาวประกอบด้วยท่อขนาด 82 นิ้วขนานกันสี่ท่อ เชื่อมต่อกันด้วยท่อปลายขนาด 9 นิ้วสองท่อ การประกอบแบบเชื่อมที่เสร็จสมบูรณ์มีขนาดประมาณ 2159 × 228.6 มม. และมีโครงสร้างเปิดที่แข็งแรงสำหรับการจัดเก็บกระเบื้อง การจัดแสดง การจัดการวัสดุ และระบบชั้นวางอุตสาหกรรมแบบกำหนดเอง

A ชั้นวางกระเบื้องเหล็กชุบสังกะสีความยาวขนาดนี้ไม่ใช่งานเชื่อมธรรมดา ส่วนประกอบตามยาว 2,082.8 มม. จะต้องตั้งตรงและขนานกัน ในขณะที่ท่อปลายทั้งสองยึดตามความกว้างและความเหลี่ยมที่ระบุ JG ควบคุมการตัดท่อ ตำแหน่งฟิกซ์เจอร์ ลำดับการเชื่อม การป้อนความร้อน และการระบายความร้อน เพื่อลดความโค้งงอ การบิดตัว และการเปลี่ยนแปลงของระยะห่างทั่วทั้งเฟรมขนาด 2159 มม.

การก่อสร้างท่อสี่เหลี่ยม

ชั้นวางใช้ท่อเหล็กสี่เหลี่ยมชุบสังกะสี 38.1 × 38.1 มม. ส่วนประกอบยาวสี่ชิ้นมีความหนาของผนังที่ระบุประมาณ 0.84 ± 0.152 มม. ในขณะที่ส่วนประกอบปลาย 228.6 มม. ใช้ผนังหนาประมาณ 1.22 ± 0.152 มม. การรวมกันนี้ให้โครงสร้างน้ำหนักเบาพร้อมการเชื่อมต่อปลายเสริม ขนาดของวัสดุจะได้รับการตรวจสอบก่อนการผลิต เนื่องจากขนาดท่อ ความหนาของผนัง และความตรงส่งผลโดยตรงต่องานสำเร็จรูปโครงท่อสี่เหลี่ยมเชื่อม.

ความท้าทายด้านการผลิตและโซลูชั่นของ JG

• ความตรงของเฟรมยาว:ฟิกซ์เจอร์เฉพาะรองรับท่อยาว 2.1 เมตร และควบคุมการโค้งงอระหว่างการเชื่อมและการทำความเย็น
• ระยะห่างของท่อขนาน:จุดระบุตำแหน่งคงที่ทำให้สมาชิกตามยาวทั้งสี่อยู่ในตำแหน่งเท่ากันตั้งแต่ต้นจนจบ
• การเชื่อมผนังบาง:กระแสไฟที่ควบคุม ความยาวและลำดับการเชื่อมช่วยลดการไหม้ทะลุ การเจาะทะลุที่มากเกินไป และการบิดเบือนความร้อน
• สิ้นสุดความเหลี่ยม:โครงขวางขนาด 228.6 มม. ตั้งอยู่ห่างจากจุดอ้างอิงทั่วไปเพื่อรักษาความกว้างโดยรวมและรูปทรงสี่เหลี่ยมมุมฉาก
• ลักษณะการเชื่อมที่สะอาด:เศษที่กระเด็น ส่วนที่แหลมคม และเสี้ยนจะถูกขจัดออกโดยไม่ทำลายพื้นผิวท่อชุบสังกะสี
• ป้องกันการกัดกร่อน:พื้นที่เชื่อมจะได้รับการชุบสังกะสีเย็นหลังการผลิตเพื่อฟื้นฟูการป้องกันในกรณีที่ชั้นสังกะสีเดิมได้รับผลกระทบ

ควบคุมลำดับการเชื่อม

JG ประกอบชั้นวางกระเบื้องเหล็กชุบสังกะสีในอุปกรณ์เชื่อมที่สร้างขึ้นโดยเฉพาะ ท่อยาวจะถูกวางในตำแหน่งแรกกับ Datum ที่มั่นคง และท่อปลายจะถูกยึดไว้โดยไม่ทำให้โครงหลุดออกจากรูปทรง การเชื่อมแทคจะใช้ตามลำดับที่สมดุลก่อนการเชื่อมขั้นสุดท้าย การสลับตำแหน่งการเชื่อมช่วยกระจายความร้อนและจำกัดการบิดเบี้ยวที่สะสมตามโครงยาว

ส่วนประกอบที่มีผนังบางยาวจำเป็นต้องมีการควบคุมกระบวนการอย่างระมัดระวัง ความร้อนที่มากเกินไปอาจทำให้บริเวณนั้นพังทลาย ไหม้หรือเสียรูปได้ ในขณะที่ความร้อนไม่เพียงพออาจทำให้ข้อต่ออ่อนแอได้ JG เลือกพารามิเตอร์การเชื่อมตามความหนาของผนังท่อจริง และตรวจสอบความสม่ำเสมอของรอยต่อระหว่างการผลิต เสร็จเรียบร้อยชั้นวางกระเบื้องเชื่อมได้รับอนุญาตให้เย็นในสภาวะควบคุมก่อนการตรวจสอบมิติขั้นสุดท้าย

การชุบสังกะสีแบบเย็นหลังการเชื่อม

การเชื่อมเฉพาะที่จะช่วยขจัดหรือทำลายการเคลือบสังกะสีรอบข้อต่อแต่ละข้อ หลังจากทำความสะอาดและลบคมแล้ว บริเวณรอยเชื่อมที่เปิดโล่งจะถูกเคลือบด้วยวัสดุชุบสังกะสีแบบเย็น การเคลือบให้ชั้นป้องกันที่อุดมด้วยสังกะสีและปรับปรุงความต้านทานการกัดกร่อนรอบๆ ข้อต่อที่ประดิษฐ์ขึ้น เจจีตรวจสอบ.ชั้นวางเชื่อมชุบสังกะสีเย็นเพื่อการครอบคลุมที่สมบูรณ์ ขอบที่สะอาด และรูปลักษณ์ทางอุตสาหกรรมที่สม่ำเสมอ

กระบวนการผลิต

1. การตรวจสอบท่อสี่เหลี่ยมชุบสังกะสีที่เข้ามา
2. การตัดชิ้นงานขนาด 82 นิ้ว และ 9 นิ้ว อย่างแม่นยำ
3. สิ้นสุดการเตรียมและการกำจัดเสี้ยน
4. การโหลดฟิกซ์เจอร์และการจัดตำแหน่งข้อมูล
5. การเชื่อมตะปูที่สมดุล
6. ควบคุมการเชื่อมขั้นสุดท้าย
7. การระบายความร้อนและการปล่อยฟิกซ์เจอร์
8. ทำความสะอาดรอยเชื่อมและลบคมสมบูรณ์
9. การชุบสังกะสีแบบเย็นบริเวณรอยเชื่อม
10. การตรวจสอบมิติและการมองเห็น
11. บรรจุภัณฑ์ส่งออกป้องกัน

การควบคุมคุณภาพ

มิติที่สำคัญจะได้รับการตรวจสอบผ่านการตรวจสอบบทความแรกและการตรวจสอบเป็นระยะ JG ตรวจสอบความยาวโดยรวมประมาณ 2159 มม. ความกว้างโดยรวม 228.6 มม. ส่วนของท่อ ความหนาของผนัง ระยะห่างขนาน และความเหลี่ยมของเฟรม มีการใช้เส้นตรง เกจที่ปรับเทียบแล้ว และฟิกซ์เจอร์ตรวจสอบที่สร้างขึ้นโดยเฉพาะตามข้อกำหนดการวาด เสร็จแล้วชั้นวางกระเบื้องเหล็กชุบสังกะสียังได้รับการตรวจสอบความต่อเนื่องของการเชื่อม การกระเด็นมากเกินไป ขอบมีคม ความเสียหายที่พื้นผิว และการเคลือบผิวด้วยสังกะสีเย็นอย่างสมบูรณ์

ความถี่ในการตรวจสอบสามารถปรับให้เข้ากับแผนการควบคุมของลูกค้าได้ บันทึกวัสดุ รายงานการตรวจสอบขนาด ตัวอย่างการเชื่อม และข้อกำหนดด้านบรรจุภัณฑ์มีไว้สำหรับโครงการ OEM ที่ผ่านการรับรอง การตรวจสอบอย่างสม่ำเสมอช่วยทุกอย่างชั้นวางกระเบื้องเหล็กชุบสังกะสีพอดีกับพื้นที่จัดเก็บ จอแสดงผล หรือชุดการจัดการขนาดใหญ่ของลูกค้า

คุณสมบัติผลิตภัณฑ์

• โครงเชื่อมยาว 2159 มม
• ท่อสี่เหลี่ยมชุบสังกะสี 38.1 × 38.1 มม
• สมาชิกสนับสนุนตามยาวที่มีระยะห่างเท่ากันสี่คน
• โครงสร้างผนังบางน้ำหนักเบา
• ควบคุมความตรงและความเท่าเทียม
• การชุบสังกะสีแบบเย็นหลังการเชื่อม
• ขอบประดิษฐ์ที่ปราศจากเสี้ยนและสะอาด
• ขนาดและการกำหนดค่า OEM ที่มีอยู่

การใช้งาน

• ระบบจัดเก็บและแสดงผลกระเบื้อง
• ชั้นวางหินและแผงรองรับ
• เฟรมการจัดการวัสดุในคลังสินค้า
• โครงสร้างการแสดงผลร้านค้าปลีก
• อุปกรณ์จัดเก็บข้อมูลอุตสาหกรรม
• ชุดประกอบเหล็กเชื่อมแบบกำหนดเอง

ทำไมถึงเลือกเจจี

• ประสบการณ์การผลิตโลหะ OEM มากกว่า 20 ปี
• อุปกรณ์จับยึดเฉพาะสำหรับโครงเชื่อมยาว
• ความสามารถในการเชื่อมท่อสี่เหลี่ยมผนังบาง
• การสนับสนุนการผลิตต้นแบบ ชุดเล็ก และการผลิตซ้ำ
• การควบคุมการตรวจสอบบทความแรกและเป็นระยะ
• บรรจุภัณฑ์ส่งออกที่มั่นคงสำหรับชิ้นส่วนประดิษฐ์ขนาดยาว
• การสนับสนุนทางวิศวกรรมสำหรับการผลิตและการควบคุมต้นทุน

ส่งแบบร่าง ข้อมูลจำเพาะของท่อ ปริมาณประจำปี และข้อกำหนดบรรจุภัณฑ์ของคุณให้กับ JG เพื่อการตรวจสอบการผลิต ทีมวิศวกรของเราจะประเมินการออกแบบฟิกซ์เจอร์ ลำดับการเชื่อม ความเสี่ยงด้านความตรง และข้อกำหนดในการป้องกันการกัดกร่อนตามที่คุณต้องการชั้นวางกระเบื้องเหล็กชุบสังกะสีหรือการประกอบท่อสี่เหลี่ยมแบบเชื่อมอื่น ๆ
