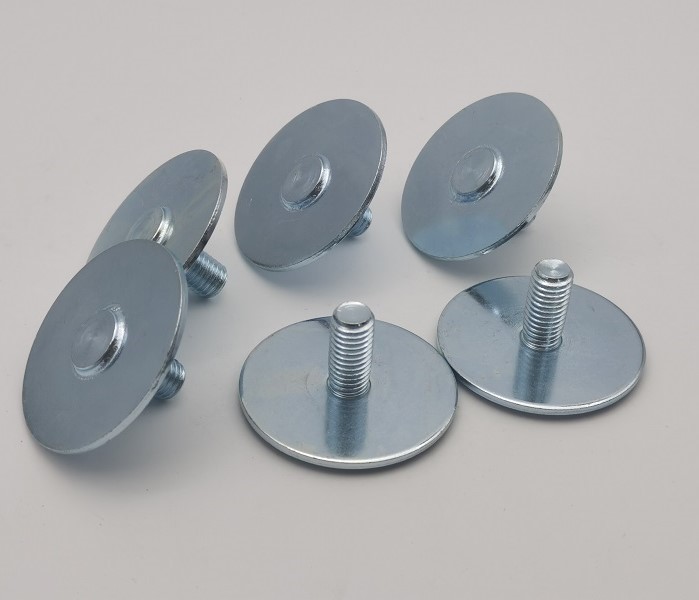

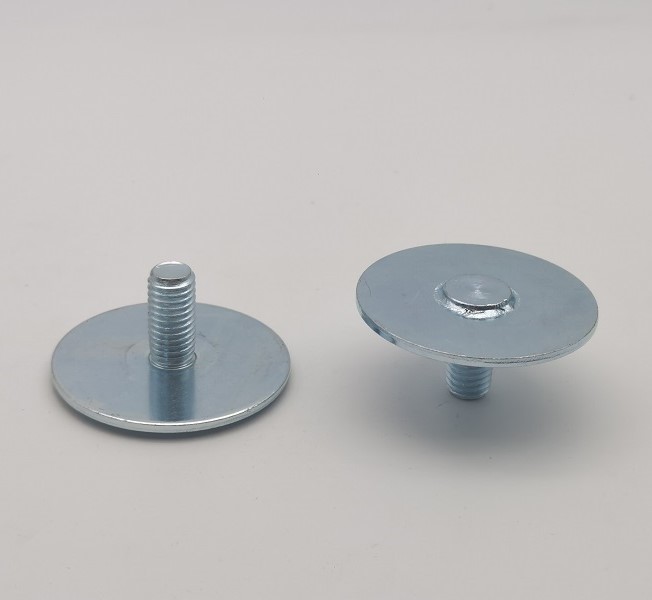

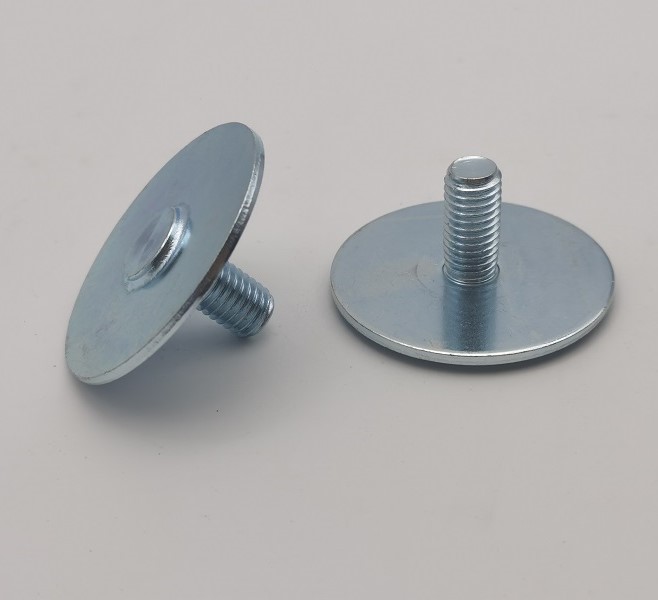

M10 หมุดแผ่นฐานเกลียวชุบสังกะสี

JG ผลิตM10 หมุดแผ่นฐานเกลียวชุบสังกะสีสำหรับการติดตั้ง การยึด และการประกอบอุปกรณ์ทางอุตสาหกรรม ส่วนประกอบการติดตั้งแบบเกลียว M10 แบบกำหนดเองนี้รวมแผ่นฐานเหล็กประทับขนาดกว้างเข้ากับเกลียวภายนอกที่มีความแม่นยำ สร้างการเชื่อมต่อการกระจายโหลดที่มั่นคงสำหรับชุดประกอบ OEM

หมุดแผ่นฐานเกลียวชุบสังกะสี M10 ผลิตจากเหล็กกล้าคาร์บอนต่ำ AISI 1008 หรือเทียบเท่าที่ได้รับอนุมัติ ส่วนประกอบมีฐานกลม 49.5 ±0.3 มม. ความหนาของแผ่น 2.2 มม. และเกลียวนอก M10×1.5-6g ที่มีความยาวเกลียว 20 มม. มิติทั้งหมดได้รับการผลิตและตรวจสอบตามรูปวาด M030192

กระบวนการผลิตและมูลค่าทางวิศวกรรม

การผลิตหมุดเกลียวแผ่นฐานเกลียวชุบสังกะสี M10 ต้องมีการควบคุมการปั๊มและการตอกแผ่นกลม การเตรียมหมุดเกลียว การรีดเกลียว การเชื่อมเชิงกลอย่างปลอดภัย การขัดลบคม การทำความสะอาด และการชุบสังกะสีแบบใส การควบคุมกระบวนการมุ่งเน้นไปที่ความเรียบของแผ่นฐาน ความตั้งฉากของพิน ความปลอดภัยของข้อต่อ และรูปทรงเกลียวที่สม่ำเสมอ

ฐานกว้าง 49.5 มม. กระจายน้ำหนักการประกอบบนพื้นที่สัมผัสที่ใหญ่ขึ้น การจัดตำแหน่งที่แม่นยำระหว่างหมุดเกลียวและแผ่นประทับตราช่วยให้การติดตั้งมีเสถียรภาพ หลังจากประกอบและชุบแล้ว เกลียว M10×1.5-6g จะได้รับการตรวจสอบด้วยเกจ GO/NO-GO ที่ปรับเทียบแล้ว เพื่อป้องกันไม่ให้การสะสมตัวของชั้นเคลือบส่งผลต่อความพอดี

การใช้งาน

• การติดตั้งอุปกรณ์อุตสาหกรรม
• แผ่นโลหะและชุดประกอบตู้
• การ์ดป้องกันเครื่องจักรและแผงเข้าถึง
• ประกอบยานยนต์และการขนส่ง
• ระบบยึด OEM แบบกำหนดเอง

การชุบสังกะสีแบบใสตามมาตรฐาน ASTM B633

หมุดแผ่นฐานเกลียวชุบสังกะสี M10 ได้รับการชุบสังกะสีใสตามมาตรฐาน ASTM B633 SC2 Type V การเคลือบให้รูปลักษณ์โลหะที่สะอาดและป้องกันการกัดกร่อนในขณะที่ยังคงขนาดเกลียวที่ใช้งานได้ ความครอบคลุมของการชุบ ลักษณะ และการยอมรับเกลียวได้รับการตรวจสอบหลังจากเสร็จสิ้น

ข้อมูลจำเพาะทางเทคนิค

การควบคุมคุณภาพและรายงานแบทช์

ทุกชุดของM10 หมุดแผ่นฐานเกลียวชุบสังกะสีถูกควบคุมโดยการตรวจสอบยืนยันวัสดุขาเข้า การตรวจสอบมิติในกระบวนการ และการตรวจสอบขั้นสุดท้าย ลักษณะสำคัญ ได้แก่ เส้นผ่านศูนย์กลางและความหนาของแผ่น ความยาวเกลียว การยอมรับเกจ M10×1.5-6g การจัดตำแหน่งพิน ความสมบูรณ์ของข้อต่อ และสภาพพื้นผิวสำเร็จรูป

• ใบรับรองวัสดุที่มีองค์ประกอบทางเคมีและคุณสมบัติทางกล
• รายงานคุณสมบัติทางกลที่เข้มงวดสำหรับชุดการผลิตแต่ละชุด
• รายงานการตรวจสอบมิติตามรูปวาด M030192
• การตรวจสอบเกจ GO/NO-GO ของเกลียวหลังจากการชุบ
• รายงานการตรวจสอบการชุบและการตรวจสอบย้อนกลับของแบทช์
• การทดสอบการดึงออก การดันออก หรือแรงบิดของข้อต่อเมื่อระบุโดยแผนควบคุมที่ได้รับอนุมัติ

ข้อกำหนดด้านฝีมือแรงงาน

หมุดแผ่นฐานเกลียวชุบสังกะสี M10 จะต้องไม่มีเสี้ยนและขอบคม ชิ้นส่วนที่เสร็จแล้วต้องปราศจากน้ำมัน ตัวทำละลายตกค้าง การกัดกร่อน คราบสกปรก และการปนเปื้อนอื่นๆ การตรวจสอบด้วยสายตาช่วยยืนยันว่าพื้นผิวชุบสังกะสีที่สะอาดและสม่ำเสมอโดยไม่มีความเสียหายที่อาจส่งผลต่อการประกอบหรือรูปลักษณ์

การผลิต OEM จาก JG
